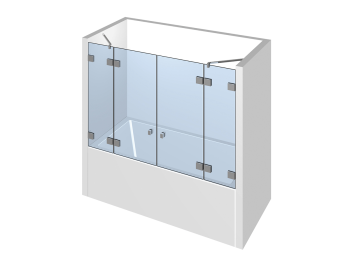

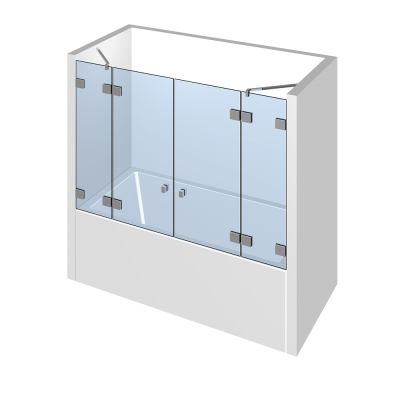

Glasdusche Flamea+ 12-616

als Badewannenaufsatz in Echtglas mit 2flg. Duschtür;
zur Verkleidung der Badewanne als Dusche
- bei Bedarf sind die Duschtüren pendelnd ausführbar
  (gegen Mehrpreis)

als Wannenaufsatz bis 1.800 mm Breite und Gesamthöhe bis 1.600 mm

Artikelnummer: Dusche-12-616

bitte anfragen
Inkl. 19% Mwst., exkl. Versand
  • 0kg 0kg
  • Maßanfertigung Maßanfertigung

Wird für Sie hergestellt

Lieferzeit: 13 - 17 Arbeitstage** (Wartung/Werkferien 18.12.2019 - 06.01.2020)

Details
Zusatzinformation
Hersteller
Technische Informationen
Montageanleitung
Heat-Soak-Test
Glasarten
Beschlagfarben
Details

Badewannenaufsatz aus Einscheibensicherheitsglas (ESG) mit Beschlagset Flamea+;
für jeweils ein wandseitig zu befestigendes Glasfestteil auf der Badewanne aufsitzend,
für jeweils eine Duschtür im Winkel von 180° an einem der Glasfestteile
,
bestehend aus Echtglas mit Beschlagsset Nr. 12-616

  • Pendeltürausführung, Duschtür beidseitig öffnend (dichtungsabhängig)
  • für 90° zu öffnende Duschtür
  • einstellbare Null-Lage
  • auf den letzten Zentimetern selbstschließend
  • keine durchgehende Dichtung im Bandbereich
  • auch ohne Dichtungen montierbar, unter Beachtung der Glasbearbeitung
  • Beschlagshersteller Pauli und Sohn
  • Beschläge aus hochwertigem Zink-Druckguss
  • Dichtungsprofile Kunststoff natur (kürzbar)
  • Tragfähigkeit der Bänder (2 Bänder) 45 kg

Wir bieten Ihnen bei diesem Badewannenaufsatz im Set Flamea+ 12-616 nachfolgende Produkte an:

  • 2 Glasduschtüren aus klarem Glas gefertigt als ESG (Einscheibensicherheitsglas, gem. Ihrer Auswahl)
    • mit Kanten umlaufend poliert (KPO)
    • mit Randausschnitten für Flamea+ Duschtürbänder
    • mit Bohrungen für die Tüknöpfe
  • 2 Seitenteile aus klarem Glas gefertigt als ESG (Einscheibensicherheitsglas, gem. Ihrer Auswahl)
    • mit Kanten umlaufend poliert (KPO)
    • mit Bohrungen für die Winkelverbinder und Duschtürbänder

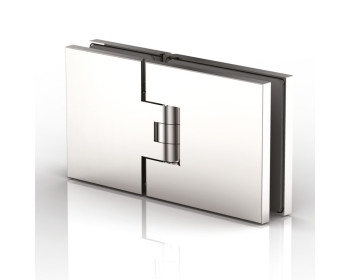

  • 4 x Duschpendeltürbänder Glas an Glas 180° Nr. 8132

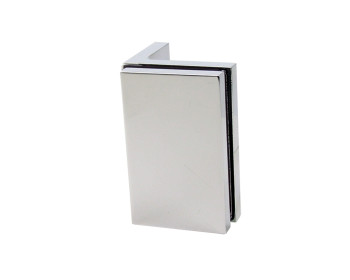

  • 4 x Winkelverbinder Glas an Wand 90° Nr. 8194

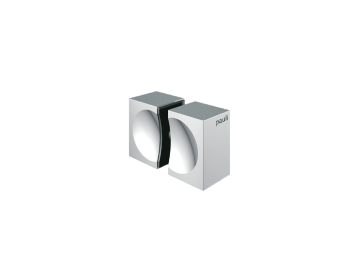

  • 2 x Glastürknopf als Paar eckig; 32 mm breit mit seitlichen Griffvertiefungen Nr. 8278
  • 2 x Stabilisationsstange Glas an Wand (45°), zur Aussteifung des Festteils,
    verstellbar von 300 - 460 mm, Nr. 8474

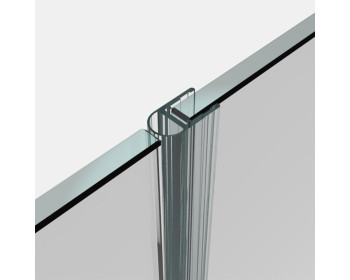

  • 1 x Anschlagdichtung für die Öffnungsseite, 2.010 mm lang Nr. 8856

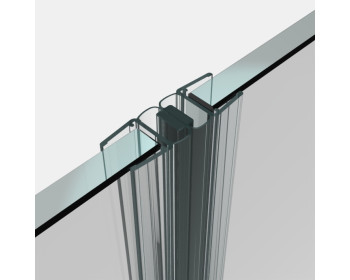

  • 2 x Anschlagdichtung für die Bandseite, 2.010 mm lang Nr. 8857

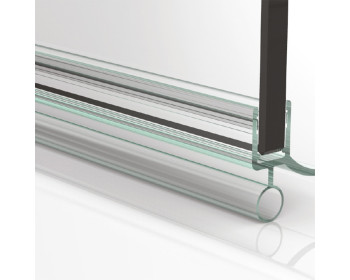

  • 1 x untere Duschtürdichtung als Wasserabweisprofil 2.010 mm Nr. 8863

Das Set wird in 2 Teilen geliefert: 1 Lieferung umfasst das Glas, die 2. Lieferung die Beschlagstechnik.

Dieses Angebot bezieht sich auf nachfolgende maximale Maßangaben:

  • Lichte Breite/Außenmaß der Anlage bis jeweils max. 1800 mm
  • Gesamthöhe ab Oberkante Badewanne bis Oberkante Glas max. 1600 mm
  • die Breite des Festteils muss mind. 10% der Gesamthöhe (effektiv Glas) aufweisen

Andere Ausführungen im Bezug auf größere Abmessungen, Maße und Dichtungen fragen Sie bitte bei uns an.

Hinweise zur Ausführung:

Eine Lieferung ist auf Ihren Wunsch hin auch mit anderen Dichtungslösungen lieferbar.

Gegen Mehrpreis können die Duschtüren als Pendeltüren ausgeführt werden. Dazu ist
eine Anpassung der Mitteldichtung z.B. als Magnetdichtung Nr. 8850 notwendig.
Darüber hinaus muss die Glasbearbeitung der Seitenteile im Bandbereich angepasst werden.

Weiterhin kann dieses Set teilweise oder gänzlich ohne Dichtungen geliefert werden.

Die einstellbare Null-Lage verhindert das ungehinderte öffnen der Tür, ohne merklichen Druck auf die Tür.

Bei höherem Druck kann dennoch die Tür in Bewegung geraten, so bspw. wenn man in der Wanne ausrutscht und sich reflexartig an der Tür festhalten möchte. Etwas mehr Druck kann durch das Regulieren der unteren Dichtung (Wasserabweisprofil) zur Badewanne hin gebracht werden.

Je nach Breite der feststehenden Seitenteile kann eine Aussteifung mittels längeren Stabilisationsstangen
(jeweils zu einer Wand hin oder Wand-Wand mit T-Verbindern.) von Vorteil sein. Stabilisationsstangen geben feststehenden Teilen
eine zusätzliche Versteifung. Somit kann ein "Schwingen" des Festteils bei Bewegung der Tür reduziert werden.
Weiterhin dient eine solche Aussteifung Ihrer Sicherheit, falls bei Ausrutschen in der Dusche man gegen
das Glas drückt.

Zusatzinformation
Hersteller Pauli + Sohn
Lieferzeit 13 - 17 Arbeitstage* (Wartung/Werkferien 18.12.2019 - 06.01.2020)
weitere Infos

Zusätzliche Information zur Ausführung Ihrer Echtglasdusche:

Wenn Sie online bestellen werden wir die Ausführung anhand
Ihrer Angaben vornehmen. Dies jedoch immer unter dem Aspekt
der technischen Umsetzbarkeit anhand des Beschlagssystems
und des Sicherheitsglases.

Mit unserer gesonderten Auftragsbestätigung erhalten Sie per
eMail die Ausführungsskizzen zu Ihrer Prüfung und Freigabe.

Nach Klärung aller Details / technischer Restriktionen kann die
Dusche zur Fertigung und Lieferung freigegeben werden. Dies
unter Beachtung der von Ihnen gewählten Zahlweise.

Information zur unteren Dichtsituation an der Duschtür:

Bei einem Einsatz im gewerblichen / öffentlichen Bereich
(Pensionen, Hotels etc.) ist der Verbau der unteren Dichtung
in Kombination mit einem Schwallschutz vorgeschrieben.
Eine Entscheidung hierüber ist letztlich durch den Bauherrn
und/oder Auftraggeber zu treffen.

Zusatzinformation - Farben

es sind keine abweichenden Farben verfügbar

Verbauungsorte

Der Duschbeschlag sollte nicht in Räumen mit hohem Chlor- Sole- und Alkaligehalt eingesetzt werden (z.B. Pool- und
Schwimmbadbereiche). Dadurch könnte die Mechanik und optische Ansicht negativ beeinflusst werden.

Pflegehinweise

Die Duschbeschläge reinigen Sie am besten nur mit warmen Wasser und einem weichen Tuch (z.B. Microfaser). Wischen Sie es feucht
ab und trocknen Sie es bei Bedarf nach. Verwenden Sie bitte keine aggressiven, alkalische, chlorhaltige oder scharfen Reinigungsmittel.
Weiterhin sollten keine Scheuer- und Lösungsmittel, ebenso nicht Stahlwolle, verwendet werden.

Saunaeignung

ist nicht gegeben

Lagertyp Bestellartikel
Hersteller

Über Pauli und Sohn

Die Produktpalette von Pauli und Sohn beinhaltet Klemmbefestigungen für Geländer-, Überkopfverglasungen wie Vordächer, Top Beschlagstechnik für Duschen etc.

Technische Informationen
Montageanleitung
Heat-Soak-Test

Glas ist ein kreativer und vielfseitig verwendbarer Werkstoff im Baubereich.
Wie nahezu jeder andere Werk- und Baustoff kann auch Glas kaputt gehen - zerbrechen.
Dies kann unterschiedliche Ursachen haben, so durch ein unachtsames Aufsetzen
der Glasscheibe auf den Boden, oder ein Anecken am Mauerwerk.

Bei Einscheibensicherheitsglas (ESG) gibt es die Möglichkeit ein gegebenenfalls
vorhandenes Restrisiko eines Glasbruches, ohne äußere Einwirkung, noch zu reduzieren.

Die Lieferzeit verlängert sich, durch Inanspruchnahme des Heat-Soak-Test, zwischen
5 - 10 Arbeitstagen.

Weitere Informationen finden Sie auf der nachfolgenden Seite:

https://www.glasundbeschlag.de/glossar/eintrag/heat-soak-test.html

Glasarten



Glas fuer Echtglasduschen - Klarglas - Timeless Duschenglas


Timeless Duschenglas - hier für mehr Informationen klicken

Nachfolgend möchten wir Ihnen eine Kurzübersicht über weitere / andere möglich einsetzbare Gläser für Echtglasduschen geben.
Beachten Sie dabei bitte unbedingt unsere unten stehenden Hinweise.
Bei Klicken auf das Bild wird sich die große Ausführung in einer neuen Seite öffnen.

Glasarten klar bis durchgefärbt:

Glasart Klarglas bzw. Floatglas klar mit normalem Gruenschimmer   Glasart Weissglas - klares Glas mit stark reduziertem Gruenschimmer   Glasart Timeless (Duschenglas); Basis: Planiclear - etwas reduzierter Gruenschimmer, einseitig metalloxidiert

Normales Klarglas (auch Floatglas klar) besitzt einen grünlichen Schimmer, je nach Lichteinfall und Lichtberechung. Bei Weissglas oder auch diamantfarbenen Glas wird der Gruenschimmer durch Entzug von Eisenoxid stark minimiert.
Bei Blick in den Querschnitt des Glases kann dennoch eine leichte grünliche oder bläuliche Färbung durch die Lichtbrechung auftreten. Das Timeless - Duschenglas ist auf Basis von "Planiclear", einem Mix zwischen Klarglas und Weissglas,
mit etwas Gruenschimmerreduzierung. Dieser ist in der Praxis nicht sehr sichtbar.

Glasart Klarglas bzw. Floatglas bronze durchgefaerbt   Glasart Klarglas bzw. Floatglas grau durchgefaerbt   Glasart Klarglas bzw. Floatglas gruen durchgefaerbt   Glasart Dark grey - je nach Lichtverhaeltnissen und Blickwinkel Durchsicht mehr/weniger moeglich   Glasart Klarglas bzw. Floatglas blau durchgefaerbt - je nach Rohglashersteller weicht die Optik etwas in der Farbgebung ab

Bei dem Glas Dark grey ist ein Hindurchsehen eher diffus möglich. Jedoch ist dies abhängig von der Beleuchtung und dem Blickwinkel. Dark grey wird oft umgangssprachlich als "schwarzes Glas" bezeichnet. Rein technisch ist dem nicht so, da man
diffus/eingeschränkt hindurchsehen kann. Je nach Blickwinkel ist ein Hindurchsehen nicht möglich, dann "spiegelt" sich die Raumseite im Glas.

Bei blau durchgefärbten Klarglas oder Floatglas klar, kann - je nach Rohglashersteller und Gemenge in der Ausführung
die Optik etwas abweichen. Die blaue Farbe kann somit etwas stärker, als auch etwas schwächer erscheinen.
Bedingt durch Blickwinkel und Lichteinfall wirkt dies immer ein wenig unterschiedlicher.

Klarglas wird auch bezeichnet als Floatglas, Planilux und trägt, je nach Rohglashersteller auch noch weitere Namen. Dabei können sich die einzelnen Gläser, wenn man diese nebeneinander halten würde, zueinander optisch leicht unterscheiden.
Normales Klarglas / Floatglas hat dabei einen leichten grünlichen Schimmer, welcher am deutlichsten bei dem Blick durch eine geschliffene Glaskante sichtbar wird. Selbstverständlich ist der leichte Grünschimmer nicht so stark das das Glas richtig grün wirkt.
Es ist nicht zu verwecheln mit klarem Glas, welches grün, bronzefarben oder grau durchgefärbt wurde. Diese tragen dann beispielsweise die Bezeichnungen Float grün, Float bronze oder Float grau. Auch hier sind andere Bezeichnungen, je nach Hersteller möglich.

Glasarten in satinierter Oberflächenoptik - nur bedingt (bzw. mit Schutzbeschichtung auf der/den satinierten Seite/n) - für Glasduschen geeignet:

Glasart Klarglas bzw. Floatglas klar satiniert (einseitig) - mit normalem Gruenschimmer   Glasart Weissglas - klares Glas satiniert (einseitig) mit stark reduziertem Gruenschimmer   Glasart Weissglas - klares Glas satiniert (beidseitig) mit stark reduziertem Gruenschimmer   Glasart Weissglas - klares Glas aetzentspiegelt (einseitig) mit stark reduziertem Gruenschimmer

Klarglas satiniert, auch bekannt unter den Herstellerbezeichnungen Floatglas satiniert und Satinato/Satinovo, ist ein normal grünlich schimmerndes Klarglas, welches einseitig nach der Rohglasherstellung geätzt wurde (Flächenätzung/Ätzoptik).
Bei der Ausführung des Weissglases ist der grünliche Schimmer in der Fläche stark reduziert, im Querschnitt kann ein grünlicher oder bläulicher Schimmer sichtbar sein (abhängig vom Rohglashersteller).
Satinierte Gläser werden häufig im Sprachgebrauch als Milchglas bezeichnet.

Die Glasoberfläche des satinierten Glases ist dadurch etwas rauh vom Gefühl und etwas aufwändiger von der Reinigung. Dennoch ist die Reinigung wesentlich einfacher als bei einer Sandstrahloberfläche möglich.
Hartnäckigere Verschmutzungen lassen sich durch einen Spritzer Spiritus im lauwarmen Wasser entfernen.

Glasart Klarglas bzw. Floatglas bronze durchgefaerbt - beidseitig satiniert    Glasart Klarglas bzw. Floatglas gruen durchgefaerbt - beidseitig satiniert    Glasart Klarglas bzw. Floatglas blau durchgefaerbt - beidseitig satiniert    Glasart Satinato blau durchgefaerbt - einseitig satiniert

Die durchgefärbten, beidseitig satinierten Gläser sind nur in 10 mm Glasdicke lieferbar. Satinato blau ist im Regelfall nur in größeren Mengen lieferbar.

Glasart Klarglas bzw. Floatglas mit einseitigem Siebdruck in Aetztonoptik, mit normalem Gruenschimmer   Glasart LuxRaff (R) Weissglas regular - klares Glas satiniert (einseitig) mit stark reduziertem Gruenschimmer, Spezialglas fuer Kuechen

Um eine satinierte Oberflächenoptik eines Glases zu erhalten kann bspw. Klarglas (Floatglas klar) einseitig siebbedruckt werden. Dabei wird Farbe über ein Sieb aufgedruckt und beim Härteprozeß im ESG-Ofen in der Glasoberfläche eingebrannt.
Vorteil:  es ist gegenüber einem normal satinierten Glas reinigungsfreundlicher. Insbesondere für Küchen und Bäder eignet sich eine solche Ausführung.
Fügt man der Farbe einen höheren Anteil an Weißpigmenten zu (ca. 20%), so wird die Oberfläche weißlicher in ihrer Optik. Dabei wird die Glasfläche dichter und die normale Schattenbildung bzw. das Sehen von Umrissen wird deutlich gemindert.

LuxRaff® Gläser sind spezielle Gläser für Küchenverglasungen, welche teilweise auch für Küchenarbeitsplatten genutzt werden können. Die Reinigung der Oberfläche ist gegenüber satiniertem Glas wesentlich einfacher und die LuxRaff® Gläser
sind in der Oberfläche etwas härter, so dass ein normales Abrutschen mit einem Messer z.B. der Oberfläche so schnell nichts anhaben kann. Besonders geeignet wären die Ausführungen von LuxRaff® in der Ausführung Stone, da die Oberfläche
noch fester ist.

MADRAS® Glasarten in satinierter Oberflächenoptik - Ätzoberfläche außen:

Glasart Madras Pave weiss - Klarglas einseitig geaetzt   Glasart Madras Pave blau - Klarglas blau durchgefaerbt, einseitig geaetzt   Glasart Madras Uadi - Klarglas einseitig geaetzt   Glasart Madras Uadi blau - Klarglas blau durchgefaerbt, einseitig geaetzt

Madras Gläser in blau durchgefärbter Ausführung sind nur auf Anfrage lieferbar. Als Alternative können wir Ihnen ein ähnliches Motiv als Siebdruck anbieten (Motiv "Fancy").

Glasart Madras Pixel Flooring - Klarglas einseitig geaetzt   Glasart Madras Matrix Flooring - Klarglas einseitig geaetzt   Glasart Madras Linea Flooring - Klarglas einseitig geaetzt   Glasart Madras Polo - Klarglas einseitig geaetzt

Madras Polo ist nur auf Anfrage lieferbar, mengenabhängig.


Struktur- / Ornamentgläser - Strukturseiten sollten unbedingt nur nach außen montiert werden (wegen der Reinigung):

Glasart Chinchilla weiss, mit normalem Gruenschimmer   Glasart Pelz - aehnlich Chinchilla weiss, mit normalem Gruenschimmer   Glasart Barock weiss, mit normalem Gruenschimmer   Glasart Silvit weiss (SR 178), mit normalem Gruenschimmer

Das Glas "Pelz" ist ein ähnliches Glas wie Chinchilla. Jedoch ist die Struktur nicht so fein, so dass der typische "Fell-Look" von Chinchilla nicht gegeben ist.

Glasart SR 200 / Listral L, mit normalem Gruenschimmer   Glasart Mastercarre weiss, mit normalem Gruenschimmer   Glasart Masterligne weiss, mit normalem Gruenschimmer   Glasart Masterlens weiss, mit normalem Gruenschimmer   Glasart Mastershine weiss, mit normalem Gruenschimmer

Die Gläser Masterlens und Mastershine sind nur auf Anfrage lieferbar, ggfs. auch mengenabhängig.

Die zuvor dargestellten Gläser sind Strukturgläser mit einseitiger Strukturierung. Die Ausführung Listral L weiss kann bei Bedarf auch einseitig strukturiert
geliefert werden. Diese Gläser empfehlen wir mit Heat-Soak-Test (Heißlagerungstest) auszuführen, wenn gleich die Lieferzeit um bis zu ca. 2 Wochen verlängert wird (bei Bruchfreiheit während der Fertigung).

Wichtige Hinweise beim Einsatz von strukturierten / geätzten bzw. satinierten Gläsern

Bei strukturierten Glasausführungen als Dusche empfehlen wir unbedingt die strukturierte Seite nach Außen zu wählen.
Dies ebenfalls bei mattierten / satinierten Glasausführungen. Da ein Anfassen mit z.B. nassen Fingern einen hellen Fleck
auf der Oberfläche (matte Seite) erzeugt, raten wir dazu diese Flächen versiegeln zu lassen.
Mehr Informationen erhalten Sie bei unserem Kundenservice.

Mirastar - Chomspiegel (2seitig spiegelndes Glas mit Durchsichteffekt bei unterschiedlicher Beleuchtung) - Spiegelschicht nach außen;
so kann eine Glasdusche oder nur ein Teil davon als personengroßer Spiegel genutzt werden (beleuchtungsabhängig):

Glasart Mirastar Chromspiegel

Beschlagfarben

Pauli+Sohn Beschlagfarbe glanzverchromt (MS7/ZN5)     Pauli+Sohn Beschlagfarbe mattverchromt (MS10/ZN1)     Pauli+Sohn Beschlagfarbe Edelstahleffekt (MSPVD22/ZNPVD22)
