Farfalla Beschlagset 3-609, für 2flg. Falt-Duschtür und seitlicher Tür, nach innen faltend

Beschlagset Pauli und Sohn Farfalla 3-609 für Echtglas;
in dieser Setausführung für 6 und 8 mm Glasdicke (ESG),

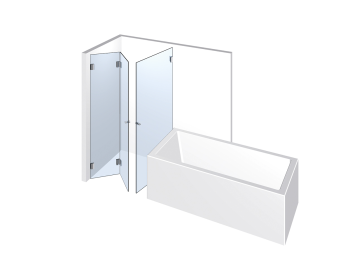

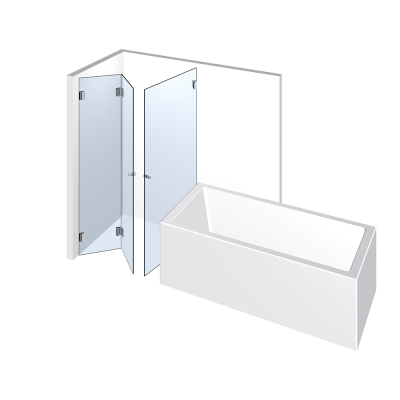

als Badewannenlösung, Dusche neben der Badewanne,
für eine zweiteilige Faltanlage zur wandseitigen Befestigung, nach innen faltend,
für einen wandseitig zu befestigenden Duschtürflügel 90° zur Front

• Anschlagtürausführung, Duschtür öffnet einseitig 90°
• durchgehende Dichtung im Bandbereich
• flexible Montage durch Langlöcher im Wandbereich
• verdeckte Verschraubung mit Abdeckkappe
• Beschlaghersteller Pauli und Sohn
• Beschläge aus hochwertigem Zink-Druckguss
• geeignet für 6 und 8 mm Glasdicke (ESG)
• geeignet für 10 mm Glasdicke (ESG) mit entsprechender Anpassung der Dichtungen
• DIN links und rechts verwendbar
• Dichtungsprofile Kunststoff natur (kürzbar)
• Tragfähigkeit der Bänder (2 Bänder) 40 kg

• für bauseits vorhandenes Glas
  max. Türflügelbreite 1.000 mm bei einer Türhöhe von 2.000 mm bei 8 mm Glas

Dieses Farfalla 3-609 Duschbeschlagset besteht aus folgenden Komponenten:

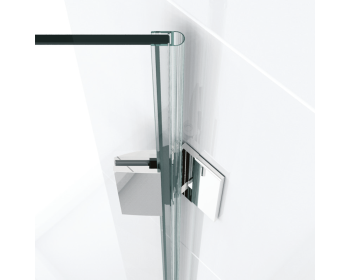

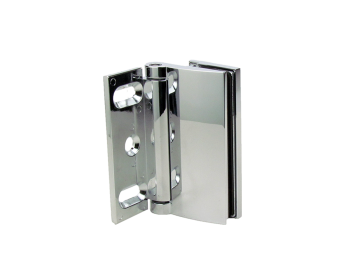

• 4 x Duschtürband "Farfalla" Glas an Wand 90° Nr. 8120

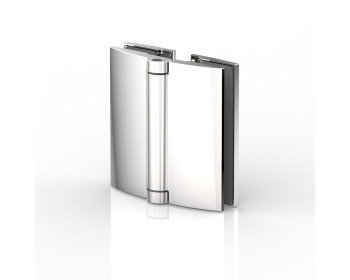

• 2 x Duschtürband "Farfalla" Glas an Glas 180° Nr. 8122

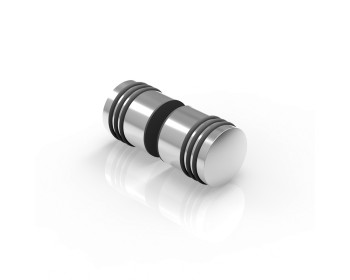

• 1 x Duschtürknopf als Paar (beidseitig) mit Gummiringen, einseitig mit Gummianschlag; Drm. 30 mm, Nr. 8294
• 1 x Duschtürknopf einseitig mit Gummiringen und Gummianschlag, Gegenseite aufliegender Punkthalter; Drm. 30 mm, Nr. 8293

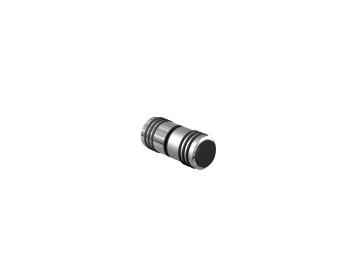

• 1 x Duschtürknopf beidseitig mit Gummiringen, rund Drm. 30 mm Nr. 8298

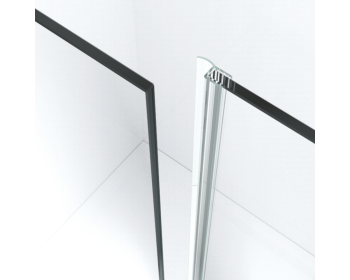

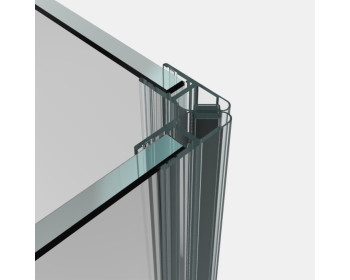

• 1 x Magnetdichtung Glas an Glas 90° 2.010 mm lang Nr. 8851
• 2 x seitliche Streifdichtung 2.010 mm lang Nr. 8861
• 1 x Anschlagdichtung 2.010 mm lang Nr. 8857

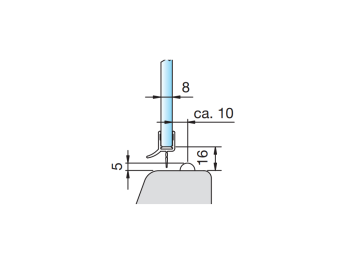

• 1 x untere Duschtürdichtung als Wasserabweisprofil 2.010 mm Nr. 8864
• 1 x Schwallschutzprofil halbmondförmig 5 mm hoch, 2.000 mm lang, Acryl transparent zum bauseitigen Verkleben unterhalb der Duschtür, Nr. 8538KU5

Die Angabe der Tragfähigkeit in kg bezieht sich auf das Gewicht eines Türflügels mit 2 Türbändern.
Ein Einbau eines zusätzlichen Duschtürbandes erhöht nicht die Tragfähigkeit.

auf Anfrage möglich:

Eine Lieferung ist auf Ihren Wunsch hin auch mit anderen Dichtungslösungen lieferbar.

Das Beschlagset ist auch für 10 mm Glas erhältlich.

Einbauhinweis:
In der Montage ist die einseitige Lasche nach innen zu montieren.
Dadurch bestimmt sich die Öffnungsrichtung nach innen.

Bitte beachten Sie das keine wannenbündige Montage möglich ist, da die Lasche vom Winkel bzw. vom Band noch auf das Glas auftragen. Somit ist ein Abstand ("WEM" = Wanneneinrückmass) einzuplanen, welchen wir mit mindestens 15 mm empfehlen.

Auf Grund der baulichen Situation dieser Faltdusche und Beschlagtechnik kann es dazu kommen, das bei zu großem Druck im Glasbereich (eher Mitte der Faltanlage) die Anlage etwas "einknickt".
Es ist daher gegebenfalls zu empfehlen das untere Wasserabweisprofil Nr. 8863 (Einbau ohne Schwallschutz) zu verwenden. Dabei kann diese etwas justiert, oder aber die Montage der Anlage bspw. einen Millimeter weiter nach unten versetzt erfolgen.
