Gral Eckdusche mit Schiebetür SO730 Typ 330ü – Platzsparend, robust, elegant

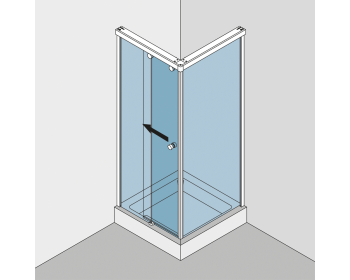

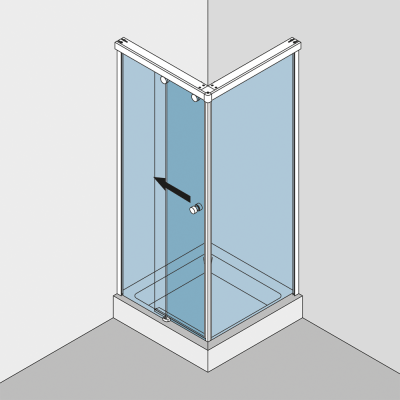

Eckdusche als einflügelige Duschschiebetürausführung über Eck - 90° zu einem Festteil stehend, aus Einscheibensicherheitsglas (ESG) bestehend aus 1 Duschschiebetür hinter ein Festteil schiebend, und einem zusätzlichem Festteil 90° zur Frontanlage mit der Duschtür; mit Beschlagset SO 730 Typ 330ü von gral; bestehend aus Echtglas mit Beschlagsset

Die Gral Eckdusche mit Schiebetür SO730 Typ 330ü bietet eine ideale Lösung für kompakte Badezimmer. Diese maßgefertigte Schiebetürkonstruktion aus 8 mm ESG-Glas ermöglicht eine platzsparende Installation bei maximaler Stabilität. Die hochwertigen Beschläge aus Aluminium und Messing sorgen für Langlebigkeit und ein elegantes Erscheinungsbild. Perfekt für individuelle Badeinrichtungen bis 2000 x 1000 mm.

Ausführung als 1 einzelne schiebbare Duschtür mit zwei Festteilen
ideal zum Einsatz bei Platzmangel
Tragfähigkeit bis max. 40 kg
Überlappung zwischen Duschschiebetür und Festteil
Material der Beschläge: Profile Aluminium / Halterungen aus Messing
Oberfläche veredelt in Farbausführung gemäß Ihrer Auswahl
Hersteller der Beschläge: gral
eckige Profilausführung
DIN-Richtungsgebunden nach Ihrer Verwendung / Einbau

DIN links = Öffnung der Schiebetür (aus der 90° Ecke) von rechts nach links
DIN rechts = Öffnung der Schiebetür (dto.) von links nach rechts

Wir bieten Ihnen bei dieser Glasdusche im SO 730 Typ 330ü nachfolgende Produkte an:

Glasausführung aus Echtglas, gefertigt als ESG (Einscheiben-Sicherheitsglas)
- mit notwendiger Glasbearbeitung für die nachfolgend genannten Duschbeschläge

bis zu einer Breite von 1.000 x 1.000 mm
bis zu einer Gesamthöhe von 2.000 mm

SO 730 Duschbeschläge gem. Setbeschreibung gral:

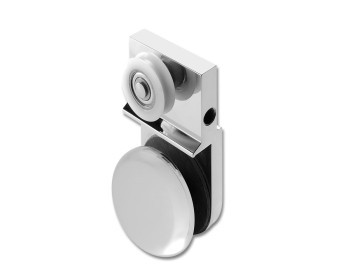

Laufwagen für die Duschschiebetüren
oberer Eckverbinder
Endabdeckung
untere Flügelführung
Rahmenkeil
Winkel für die Stoßverbindung
verstellbarer Stopper

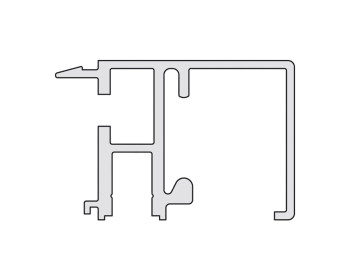

Laufrahmenprofil

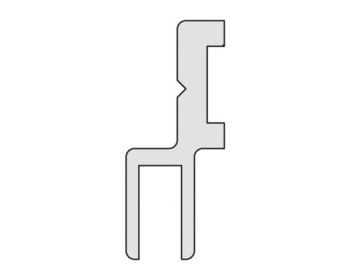

Clipsprofil

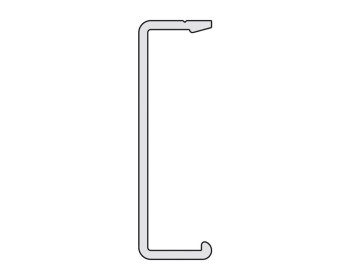

Abdeckprofil eckig

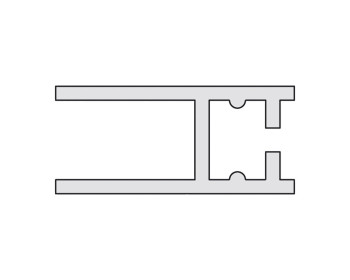

Profil für die Glasaufnahme des Festteils an der Wand

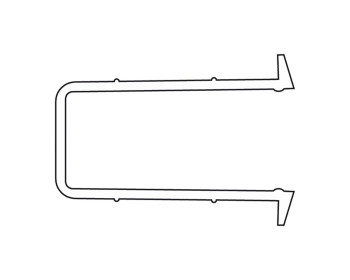

Dichtleiste 5x5 mm gebogen
90° Verbinder

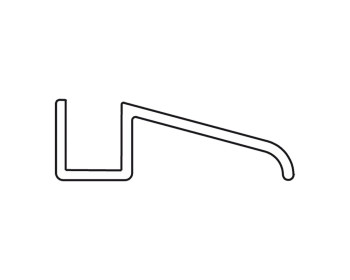

Abtropfleiste für die Schiebetür
Glasschutz

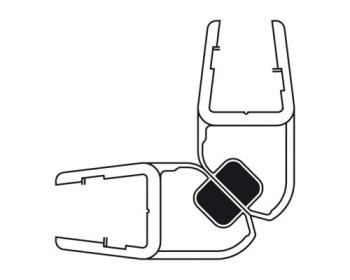

Magnetdichtung 90° Kunststoff natur

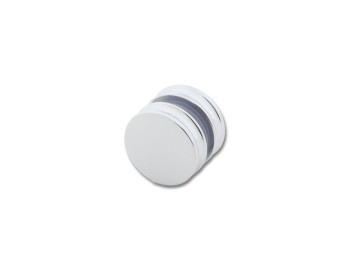

Schiebetürknopf rund

Das Set wird in 2 Teilen geliefert: 1 Lieferung umfasst das Glas, die 2. Lieferung die Beschlagtechnik.

Hinweis zur Ausführung der Größen:

Auf Anfrage kann, unter Beachtung der technischen Möglichkeiten, diese Eckdusche als Schiebetürlösung, auch in größeren Abmessungen angeboten werden.
Dies fragen Sie bitte bei uns an.

Das Gral Dusche-Set SO730 Typ 330ü bietet eine hochwertige Lösung für Eckduschen mit einer einflügeligen Duschschiebetür. Dieses Set umfasst alle notwendigen Beschläge und Komponenten, um eine elegante und funktionale Duschschiebetür aus ESG-Glas zu installieren. Die robuste Konstruktion und das durchdachte Design sorgen für eine reibungslose und langlebige Nutzung. Mit dieser Duschschiebetür schaffen Sie eine platzsparende und ästhetisch ansprechende Lösung für Ihr Badezimmer, die sowohl Stil als auch Funktionalität vereint.

Herstellersystem-PDFs

Aufmaßblatt und Glasbearbeitung

Montageanleitungen

gral SO 730 Typ 330 Montageanleitung Download

Glas fuer Echtglasduschen - Klarglas - Timeless Duschenglas

Timeless Duschenglas - hier für mehr Informationen klicken

Nachfolgend möchten wir Ihnen eine Kurzübersicht über weitere / andere möglich einsetzbare Gläser für Echtglasduschen geben.
Beachten Sie dabei bitte unbedingt unsere unten stehenden Hinweise. Bei Klicken auf das Bild wird sich die große Ausführung in einer neuen Seite öffnen.

Glas klar bis durchgefärbt:

Normales Klarglas (auch Floatglas klar) besitzt einen grünlichen Schimmer, je nach Lichteinfall und Lichtberechung. Bei Weissglas oder auch diamantfarbenen Glas wird der Gruenschimmer durch Entzug von Eisenoxid stark minimiert.
Bei Blick in den Querschnitt des Glases kann dennoch eine leichte grünliche oder bläuliche Färbung durch die Lichtbrechung auftreten. Das Timeless - Duschenglas ist auf Basis von "Planiclear", einem Mix zwischen Klarglas und Weissglas,
mit etwas Gruenschimmerreduzierung. Dieser ist in der Praxis nicht sehr sichtbar.

Bei dem Glas dark grey ist ein Hindurchsehen eher diffus möglich. Jedoch ist dies abhängig von der Beleuchtung und dem Blickwinkel. Dark grey wird oft umgangssprachlich als "schwarzes Glas" bezeichnet. Rein technisch ist dem nicht so, da man
diffus/eingeschränkt hindurchsehen kann. Je nach Blickwinkel ist ein Hindurchsehen nicht möglich, dann "spiegelt" sich die Raumseite im Glas.

Bei blau durchgefärbten Klarglas oder Floatglas klar, kann - je nach Rohglashersteller und Gemenge in der Ausführung
die Optik etwas abweichen. Die blaue Farbe kann somit etwas stärker, als auch etwas schwächer erscheinen.
Bedingt durch Blickwinkel und Lichteinfall wirkt dies immer ein wenig unterschiedlicher.

Klarglas wird auch bezeichnet als Floatglas, Planilux und trägt, je nach Rohglashersteller auch noch weitere Namen. Dabei können sich die einzelnen Gläser, wenn man diese nebeneinander halten würde, zueinander optisch leicht unterscheiden.
Normales Klarglas / Floatglas hat dabei einen leichten grünlichen Schimmer, welcher am deutlichsten bei dem Blick durch eine geschliffene Glaskante sichtbar wird. Selbstverständlich ist der leichte Grünschimmer nicht so stark das das Glas richtig grün wirkt.
Es ist nicht zu verwecheln mit klarem Glas, welches grün, bronzefarben oder grau durchgefärbt wurde. Diese tragen dann beispielsweise die Bezeichnungen Float grün, Float bronze oder Float grau. Auch hier sind andere Bezeichnungen, je nach Hersteller möglich.

Glas in satinierter Oberflächenoptik - nur bedingt (bzw. mit Schutzbeschichtung auf der/den satinierten Seite/n) - für Glasduschen geeignet:

Klarglas satiniert, auch bekannt unter den Herstellerbezeichnungen Floatglas satiniert und Satinato/Satinovo, ist ein normal grünlich schimmerndes Klarglas, welches einseitig nach der Rohglasherstellung geätzt wurde (Flächenätzung/Ätzoptik).
Bei der Ausführung des Weissglases ist der grünliche Schimmer in der Fläche stark reduziert, im Querschnitt kann ein grünlicher oder bläulicher Schimmer sichtbar sein (abhängig vom Rohglashersteller).
Satinierte Gläser werden häufig im Sprachgebrauch als Milchglas bezeichnet.

Die Glasoberfläche des satinierten Glases ist dadurch etwas rauh vom Gefühl und etwas aufwändiger von der Reinigung. Dennoch ist die Reinigung wesentlich einfacher als bei einer Sandstrahloberfläche möglich.
Hartnäckigere Verschmutzungen lassen sich durch einen Spritzer Spiritus im lauwarmen Wasser entfernen.

Die durchgefärbten, beidseitig satinierten Gläser sind nur in 10 mm Glasdicke lieferbar. Satinato blau ist im Regelfall nur in größeren Mengen lieferbar.

Um eine satinierte Oberflächenoptik eines Glases zu erhalten kann bspw. Klarglas (Floatglas klar) einseitig siebbedruckt werden. Dabei wird Farbe über ein Sieb aufgedruckt und beim Härteprozeß im ESG-Ofen in der Glasoberfläche eingebrannt.
Vorteil: es ist gegenüber einem normal satinierten Glas reinigungsfreundlicher. Insbesondere für Küchen und Bäder eignet sich eine solche Ausführung.
Fügt man der Farbe einen höheren Anteil an Weißpigmenten zu (ca. 20%), so wird die Oberfläche weißlicher in ihrer Optik. Dabei wird die Glasfläche dichter und die normale Schattenbildung bzw. das Sehen von Umrissen wird deutlich gemindert.

LuxRaff® Gläser sind spezielle Gläser für Küchenverglasungen, welche teilweise auch für Küchenarbeitsplatten genutzt werden können. Die Reinigung der Oberfläche ist gegenüber satiniertem Glas wesentlich einfacher und die LuxRaff® Gläser
sind in der Oberfläche etwas härter, so dass ein normales Abrutschen mit einem Messer z.B. der Oberfläche so schnell nichts anhaben kann. Besonders geeignet wären die Ausführungen von LuxRaff® in der Ausführung Stone, da die Oberfläche
noch fester ist.

MADRAS® Glas in satinierter Oberflächenoptik - Ätzoberfläche außen:

Madras Gläser in blau durchgefärbter Ausführung sind nur auf Anfrage lieferbar. Als Alternative können wir Ihnen ein ähnliches Motiv als Siebdruck anbieten (Motiv "Fancy").

Madras Polo ist nur auf Anfrage lieferbar, mengenabhängig.

Struktur- / Ornamentgläser - Strukturseiten sollten unbedingt nur nach außen montiert werden (wegen der Reinigung):

Die zuvor dargestellten Gläser sind Strukturgläser mit einseitiger Strukturierung. Die Ausführung Listral L weiss kann bei Bedarf auch einseitig strukturiert
geliefert werden. Diese Gläser empfehlen wir mit Heat-Soak-Test (Heißlagerungstest) auszuführen, wenn gleich die Lieferzeit um bis zu ca. 2 Wochen verlängert wird (bei Bruchfreiheit während der Fertigung).

Wichtige Hinweise beim Einsatz von strukturierten / geätzten bzw. satinierten Gläsern

Bei strukturierten Glasausführungen als Dusche empfehlen wir unbedingt die strukturierte Seite nach Außen zu wählen.
Dies ebenfalls bei mattierten / satinierten Glasausführungen. Da ein Anfassen mit z.B. nassen Fingern einen hellen Fleck
auf der Oberfläche (matte Seite) erzeugt, raten wir dazu diese Flächen versiegeln zu lassen.
Mehr Informationen erhalten Sie bei unserem Kundenservice.

Mirastar - Chomspiegel (2seitig spiegelndes Glas mit Durchsichteffekt bei unterschiedlicher Beleuchtung) - Spiegelschicht nach außen;
so kann eine Glasdusche oder nur ein Teil davon als personengroßer Spiegel genutzt werden (beleuchtungsabhängig):

Darstellung von gral Beschlagfarben

Die Darstellung zeigt die am häufigst gewählten Farben. Diese sind nicht generell für jeden Einzelartikel verfügbar.
Die Verfügbarkeit wird in der Auswahl angezeigt.
MS glanzverchromt steht ebenfalls für LM glanzverchromt, welches bspw. bei Profilen ausgeführt wird.

Bitte beachten Sie, das die Ansicht der Farben am PC oder mobilen Endgeräten etwas zum Original abweichen kann.

Ist Ihr Farbwunsch nicht dabei ? Bitte kontaktieren Sie uns.

RAL (classic) Sonderfarben

Mögliche Farbausführungen nach RAL classic entnehmen Sie bitte diesem Link zur Tabellenansicht. HIER KLICKEN.

Alle in der Liste aufgeführten Farben sind glänzend oder matt lieferbar.
Bitte geben Sie im Abfragefeld die Farbnummer und Ausführung in matt oder glänzend, bei Auswahl RAL (classic) Sonderfarbe ein. (z.B. RAL 7016, matt)

Zusatzinformation - Farben	es sind keine abweichenden Farben verfügbar
Verbauungsorte	Der Duschbeschlag sollte nicht in Räumen mit hohem Chlor-, Sole- und Alkaligehalt eingesetzt werden (z.B. Pool- und Schwimmbadbereiche). Dadurch könnte die Mechanik und optische Ansicht negativ beeinflusst werden.
Pflegehinweise	Die Duschbeschläge reinigen Sie am besten nur mit warmen Wasser und einem weichen Tuch (z.B. Microfaser). Wischen Sie es feucht ab und trocknen Sie es bei Bedarf nach. Verwenden Sie bitte keine aggressiven, alkalischen, chlorhaltigen oder scharfe Reinigungsmittel. Weiterhin sollten keine Scheuer- und Lösungsmittel, ebenso nicht Stahlwolle, verwendet werden.
Saunaeignung	ist nicht gegeben
weitere Infos	Abweichend vom derzeit vorhandenen Prospekt des Herstellers hat das System eine Tragfähigkeit von maximal 40 kg je Duschschiebetür.
