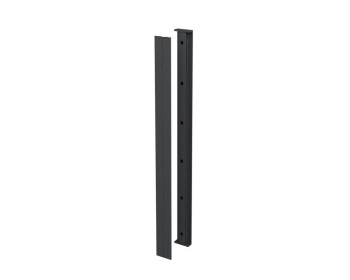

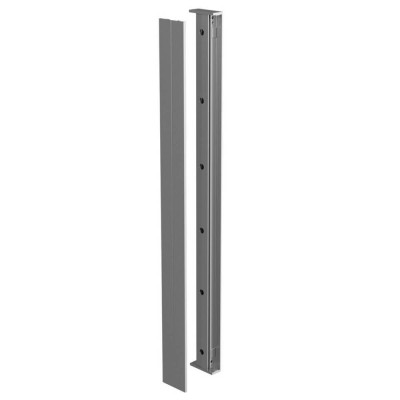

Q-railing Easy Glass View Mittelprofil für Französischen Balkon
Q-Railing Mittelprofil für Systemprofilset EASY GLASS VIEW zur Ausführung eines französischen Balkones, zur Fassaden- oder Rahmenmontag, bis 1.100 mm hohes Glas

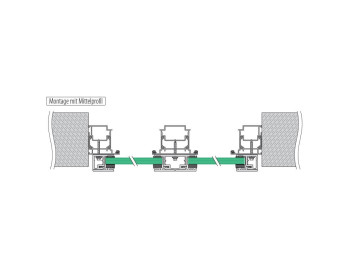

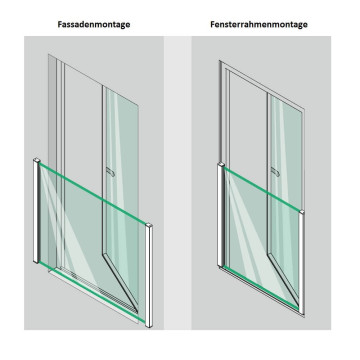

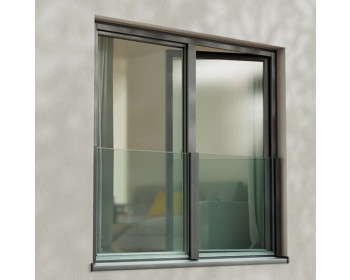

Das Q-railing Mittelprofil Easy Glass View ist die perfekte Lösung für moderne französische Balkone. Es ermöglicht eine sichere und elegante Fassaden- oder Rahmenmontage und ist für eine schnelle und einfache Installation konzipiert. Hergestellt aus robusten Materialien, bietet es höchsten Schutz und Langlebigkeit bei gleichzeitig schlankem Design. Ideal für zeitgemäße Architekturprojekte. Weitere Französische Balkone entdecken!

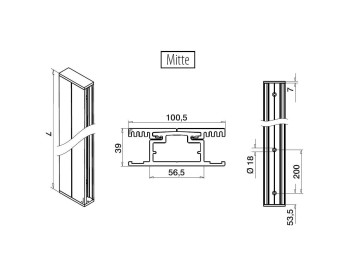

- Länge des Profiles 1.121 mm
- Profilmass 100,5 x 39 mm (B x T)
- Profil ist für M8 Gewindegrösse vorgebohrt
- Farbausführungen des Profils / der Frontblende
- Alumium roh (unbehandelt) - bspw. zur bauseitigen Beschichtung

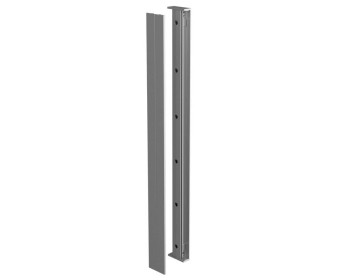

- Aluminium silberfarbig
- Aluminium Anthrazitgrau RAL 7016

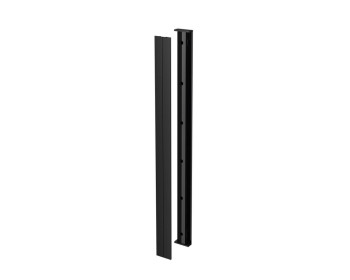

- Aluminium Black Line
- für Verbundsicherheitsglas (VSG), 12,76 - 21,52 mm, Verbund mit 1,52 mm PVB-Folie
- OHNE Montagezubehör - wie z.B. Schrauben, Dübel und Montagewerkzeug
im Set enthalten:
- 1 Profil für 1.100 mm hohes Glas

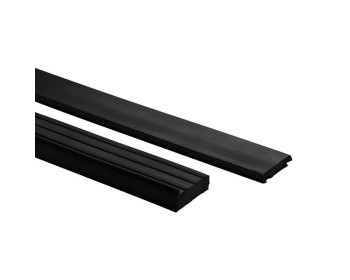

- 1 Gummisatz, je 2 Stück für ESG und VSG
- 2 Endkappen
- 4 Abdeckstopfen
Abmessungen Glas:
| Glasaufbau | Breite min. mm | Breite max. mm | Höhe min. mm | Höhe max. mm |
| 2x 6 mm ESG | 500 | 500 | 275 | beliebig |
| 500 | 2500 | 870 | beliebig | |
| 2x 8 mm ESG | 500 | 2300 | 275 | beliebig |
| 500 | 3000 | 870 | beliebig | |
| 500 | 2800 | 500 | beliebig | |
| 2x 10 mm ESG | 500 | 2800 | 275 | beliebig |
| 500 | 3300 | 590 | beliebig |
Hinweis zur Glasverwendung:
Dieses Produkt ist in Deutschland ausschließlich mit VSG-Glas zur Absturzsicherung zu verwenden.
Die in den technischen Unterlagen der Herstellers angegebenen Informationen zur Verwendung von monolitischen Glas (ESG)
sind gegebenenfalls für einzelne Länder zulässig, sofern deren Bauordnungen dies zulassen.
Die Gesamthöhe der absturzsichernden Verglasung sollte unter Beachtung der jeweiligen Landesbauordnung bestimmt werden.
Die Mindesthöhe beträgt dabei oftmals 900 mm, weicht jedoch unter den Bundesländern ab und ist durchaus abhängig von der
möglichen Absturzhöhe.
HINWEISE:
Achten Sie bitte für die Montage auf einen ausreichend tragfähigen Untergrund.
Das Produkt verfügt über ein allgemeines bausaufsichtliches Prüfzeugnis (AbP).
Jedoch ist dieses nur dann gültig, wenn von der Planung bis zur Montage sich an die entsprechenden Rahmenbedingungen gehalten wird.
Anderenfalls kann eine bauseitige einzelne Zulassung notwendig werden.
Bei Bedarf bieten wir Ihnen dieses Produkt in RAL-Farbe an, fragen Sie dazu bitte an.
Weiteres Zubehör, wie Kantenschutz für die Glasober- und die Glasunterkante sind gegen Mehrpreis lieferbar.
| Hersteller | q-railing |
|---|
