Punkthalter, 2-dimensional verstellbar, erhaben

Punkthalter, 2-dimensional verstellbar, erhaben

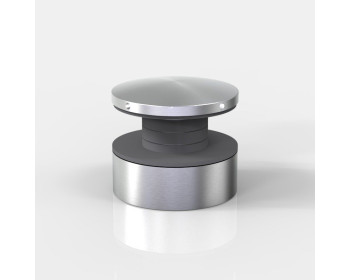

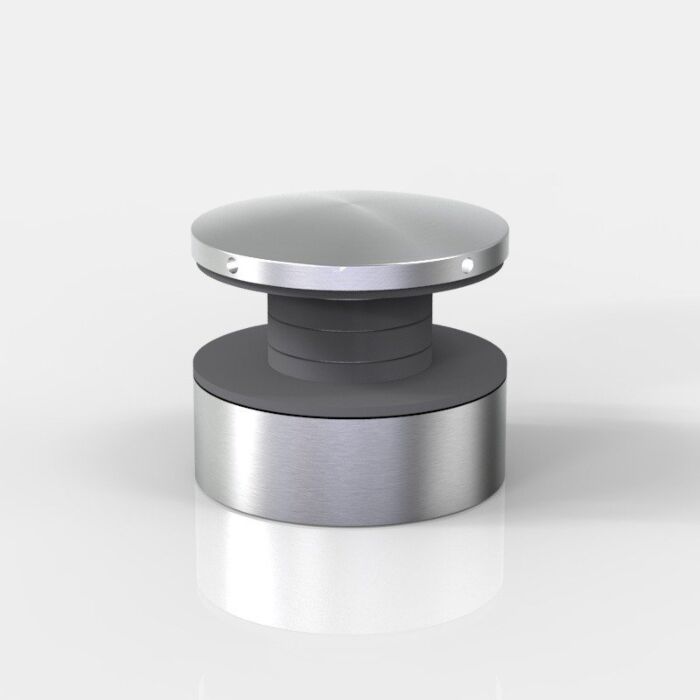

Dieser 2-dimensional verstellbare Punkthalter aus Edelstahl (Ø 65 mm) ermöglicht eine präzise Montage von VSG-Glas (21,52 mm). Perfekt für den Innen- und Außenbereich, bietet er Flexibilität durch seine Verstellbarkeit und ist für Glasbreiten von 500 bis 2000 mm geeignet. Inklusive allgemeinem bauaufsichtlichen Prüfzeugnis (AbP).

• runde Form
• aus Edelstahl geschlichtet
• für den Innen- und Aussenbereich
• zur Aufnahme von Glas, zur Montage an eine Wand
• Durchmesser 65 mm
• Auftrag auf dem Glas 11,5 mm

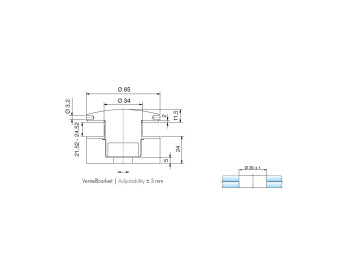

• Wandabstand des Glases 24 mm, verstellbar ± 3 mm (siehe Detailskizze)
• für 21,52 mm VSG Glasdicke geeignet (aus ESG oder ESG-H)
• benötigte Glasbohrung Ø 35 mm ± 1
• für Glasbreiten von min. 500 bis max. 2.000 mm
• Ausführung des Glases als Rechteck- oder Parallelogrammformat möglich

HINWEISE:

Je nach Format des Glases sind unterschiedliche Mindest- und Maximal-Glashöhen und Vorgaben angegeben,
bitte beachten Sie dazu die technischen Informationen.

Achten Sie bitte für die Montage auf einen ausreichend tragfähigen Untergrund.

Das Produkt verfügt über ein allgemeines bauaufsichtliches Prüfzeugnis (AbP) für Deutschland.
Jedoch ist dieses nur dann gültig, wenn von der Planung bis zur Montage sich an die entsprechenden Rahmenbedingungen gehalten wird.
Anderenfalls kann eine bauseitige einzelne Zulassung notwendig werden.

Zur Ausführung der Glasdicke beachten Sie bitte die AbP. In Deutschland ist die Verwendung
diverser produkttechnisch möglicher Glasdicken durch die AbP ggfs. eingeschränkt.

Weiteres Zubehör, wie Handläufe sind gegen Mehrpreis lieferbar.

Sie benötigen zur Montage einen Spezialschlüssel (Art.-Nr. Z060), sie können diesen gleich mitbestellen, siehe weiter unten.

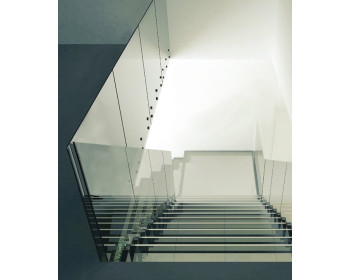

Gern bieten wir Ihnen die Punkthalter mit Glas als komplettes Geländer an, fragen Sie dazu bitte an.
