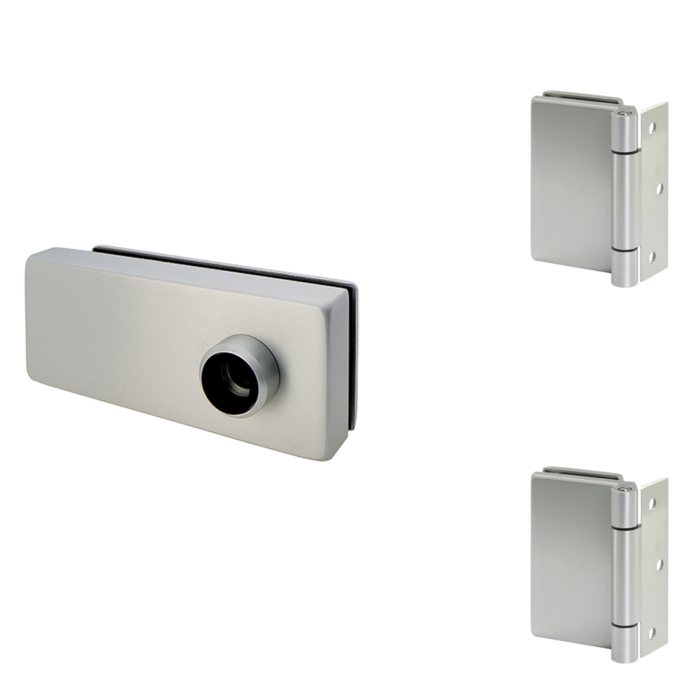

- Glasinnentür-Beschlag für den privaten und gewerblichen Bereich; bestehend aus einem Schloss und 2 Türbändern
- Schloss-Ausführung unverschliessbar (UV) - Drückerposition hinten
- Schloss wahlweise mit hoher/profilierter oder flacher Schloss-Klemmplatte (Schlossgegenseite)
- Schloss-Einsatz mit geräuschhemmenden KS-Innenteilen
- vorgerichtet für Türdrücker mit Drückerführung (ohne Rosetten)
- einstellbare / verschleißarme Drückerfeder für schwere Drücker
- Standardfalle Messing vernickelt / Flüsterfalle Kunststoff schwarz, lose beiliegend
- 3teilige Bänder - zargenunabhängig (nicht bei Standardzargen passend; für bauseitigen Blockrahmen oder Alu-Blockzarge 5.09a geeignet)
- links und rechts verwendbar (Umbau lt. Montageanleitung)
- geeignet für 8 – 10 mm Glasdicke (ESG)
- geeignet bis max. 50 kg / 65 kg Gesamtgewicht, frequentationsabhängig;
getestet bei 50 kg Tragkraft bis zu 500.000 Bewegungszyklen / bei 65 kg bis 200.000
Sie erhalten bei einer Garnitur folgende Teile:
- ein Schloss mit Klemmplattenausführung hoch/profiliert oder flach (nach Ihrer Auswahl)
- 2 Bänder zargenunabhängig mit Anschraubplatte
- Klemmplatten für Bänder incl. Abdeckung
- Schrauben etc. zur Montage des Schlosses / der Bänder
- eine Montageanleitung
Ausführung Sonderfarbe oder Sondereloxal - auf Anfrage lieferbar.
Wenn kein Falz geschaffen wird / vorhanden ist - z.B. bei Einbau im Mauerdurchgang - schaffen Sie bitte einen Anschlag, damit die Tür nicht auf die Gegenseite überdrückt werden kann.
Beachten Sie bitte eine abweichend notwendige Glasbearbeitung für die Bänder "OFFICE / OBJEKT - zargenunabhängig".
Hersteller | WSS |
---|
Darstellung von WSS Beschlagfarben
Die Darstellung zeigt die am häufigst gewählten Farben. Diese sind nicht generell für jeden Einzelartikel verfügbar.
Die Verfügbarkeit wird in der Auswahl angezeigt.
Bitte beachten Sie, das die Ansicht der Farben am PC oder mobilen Endgeräten etwas zum Original abweichen kann.
Andere gewünschte Farben sind ggfs. auf Rückfrage / Angebot verfügbar.
Alu Sondereloxal
Die nachfolgenden Farben sind auf Anfrage, bei einem Grossteil der Artikel als Sondereloxalfarben, erhältlich:
Bei Bedarf können andere Sondereloxale ebenfalls angefragt werden.
Alu RAL-beschichtet
Bei WSS STUDIO GARNITUREN (OLIS = gerundete Ausführung / ALEA = eckige Ausführung)
kann zwischen unterschiedlichen Formen der Klemmplatte des Schlosses gewählt werden.
Es handelt sich dabei um die Schlossgegenseite.
Ausführung = "hohe Klemmplatte" des Schlosses (= Standard): | ||
gerundete Systemausführung OLIS: | eckige Systemausführung ALEA: | |
|
|
|
Ausführung = "flache Klemmplatte" des Schlosses: | ||
gerundete Systemausführung OLIS: | eckige Systemausführung ALEA: | |
|
|
Nachfolgend eine Gegenüberstellung der Klemmplatte vom Schloss anhand der eckigen Systemausführung "ALEA":
Abbildung oben: "hohe Klemmplatte" | Abbildung unten: "flache Klemmplatte"
