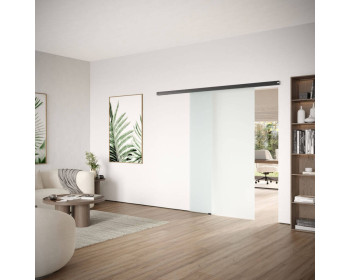

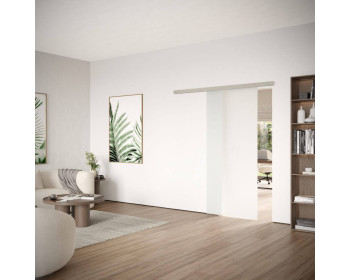

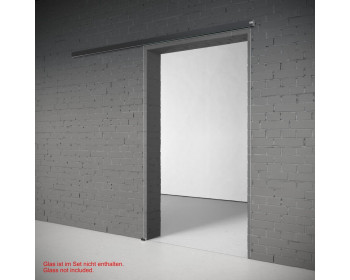

DORMA MUTO Comfort M 60 Schiebetürbeschlag-Set für Wandmontage
für bis zu 1.200 mm Flügelbreite mit SoftStop
erhältlich in:
- bis zu 950 mm Flügelbreite / Laufschiene 1.900 mm
- bis zu 1.200 mm Flügelbreite / Laufschiene 2.400 mm - nach Ihrer Auswahl

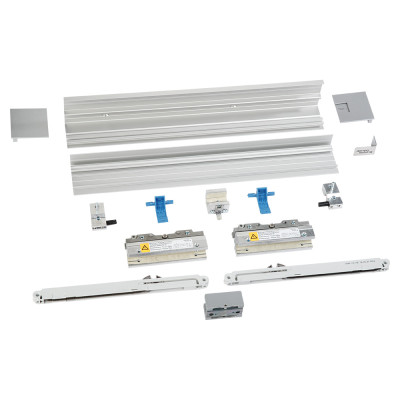

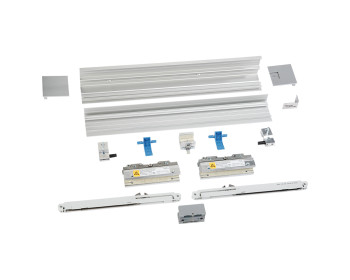

für eine Glasschiebetür, bestehend aus:
- Laufschienenlänge 1.900 / 2.400 mm (kürzbar)
- Abdeckprofillänge 1.900 / 2.400 mm (kürzbar)
- 2 Klemm-Laufwagen für 8 - 12 mm Glasdicke, incl. Aushebeschutz
- 2 Endanschläge inkl. Fangvorrichtung
- 1 Bodenführung
- 2 Stirnabdeckungen
- inkl. Sichtschutzbürsten für die Laufschiene 1.900mm / 2.400 mm
- 1 Set Dormotion-Einheit (SoftStop/SoftClose)
technische Hinweise / Informationen:
- Abmessungen des Glases:
- minimale Flügelbreite 400 mm / 450 mm mit DORMOTION Einheit
unter 600 mm empfehlen wir eine Glasdicke von mind. 10 mm zu verwenden,
ab 600 mm kann eine Glasstärke von 8 mm verwendet werden, jeweils abhängig von der Höhe - maximal 950 / 1.200 mm
- maximale Flügelhöhe 2.500 mm,
ab 2.200 mm Höhe empfehlen wir eine Glasdicke von mind. 10 mm zu verwenden - maximales zulässiges Gesamtgewicht 60 kg
- geeignet für 8 - 12 mm Glasdicke (ESG / VSG mit weiterem Zubehör)
- Wandabstand des Glases : 15 mm
- Einstand des Glases in der Laufschiene 19 mm
- Luftabzug zum Boden 10 mm
- Höheneinstellung am Laufwagen +4 mm/-2 mm
- Laufschiene 61 mm tief / 58 mm hoch
- empfohlener seitlicher Überstand des Glases je Wandseite mind. 30 mm
Berechnung der empfohlenen Höhe des Glases effektiv:
Lichte Höhe +39 mm (Öffnung Höhe +30 mm Überstand + 19 mm Glaseinstand - 10 mm Bodenluft)
mindestens jedoch Lichte Höhe +9 mm (=wandbündiger Abschluß der Laufschiene !)
Glasberechnung per m²: Glasdicke x 2,5 kg/m²
Sollten bauseits Sockelleisten vorhanden sein, so muss ggfs. die Bodenführung in Richtung der Öffnung versetzt, oder die Sockelleiste ausgespart werden.
Sprechen Sie uns bitte an. Wir stimmen uns gern mit Ihnen ab.
► Sollten Sie eine Holzschiebetür verbauen wollen, benötigen Sie zusätzlich das Adapterprofil 37.036, welches Sie seperat dazu bestellen können.
Darstellung von DORMA GLAS Beschlagfarben
Bitte beachten Sie, das die Ansicht der Farben am PC oder mobilen Endgeräten etwas zum Original abweichen kann.
Weitere Farben, welche standardmäßig nicht für alle Artikel zur Verfügung stehen (z.B. alte Farbgeneration) sind über LM Sondereloxaltöne SE oder Sonderfarben SF auf Anfrage möglich:
