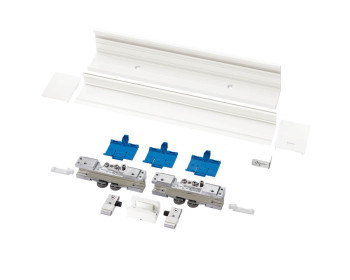

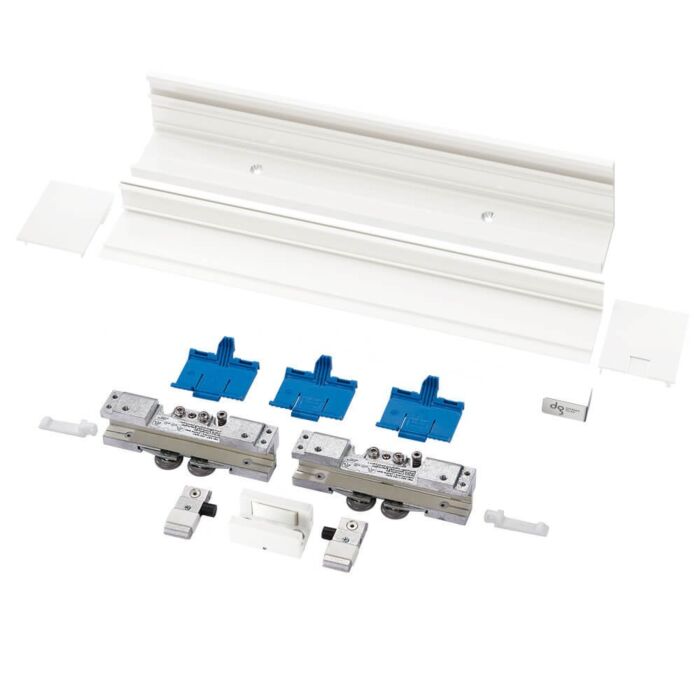

MUTO Comfort - L 80 Schiebetürbeschlag für Wandmontage oder Deckenmontage,

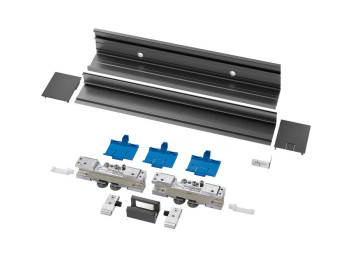

für bis zu 2.000 mm Breite der Glasschiebetür, bestehend aus
- Laufschienenlänge bis zu 4.000 mm (kürzbar)
- Abdeckprofillänge bis zu 4.000 mm (kürzbar)
- 2 Klemm-Laufwagen für 8 bis 13,5 mm Glasdicke, incl. Aushebeschutz
- 2 Endanschläge inkl. Fangvorrichtung
- 1 Bodenführung
- 2 Stirnabdeckungen
- inkl. Sichtschutzbürsten für die Laufschiene bis zu 4.000 mm
- zur Verwendung einer Holzschoebetür (28 - 50 mm) wird ein zusätzliches Adapterprofil benötigt
technische Hinweise / Informationen:
- Abmessungen des Glases: minimal 660 mm / maximal 1.500 mm (bis max. 2.000 mm*)
- ebenso bei Verwendung der DORMOTION-Funktion (seit 08.11.2017)
- maximales zulässiges Gesamtgewicht 80 kg
- geeignet für 8 bis 13,5 mm Glasdicke (ESG und VSG)
- Wandabstand des Glases : 17 mm
- Einstand des Glases in der Laufschiene 28 mm
- Luftabzug zum Boden 10 mm (+4 mm/-2 mm)
- Laufschiene 71 mm tief / 58 mm hoch
- empfohlener seitlicher Überstand des Glases je Wandseite mind. 30 mm
Berechnung der empfohlenen Höhe des Glases effektiv:

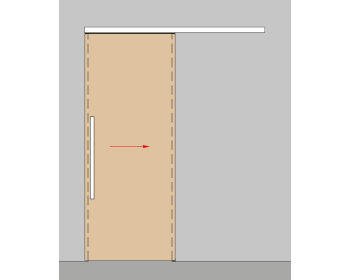

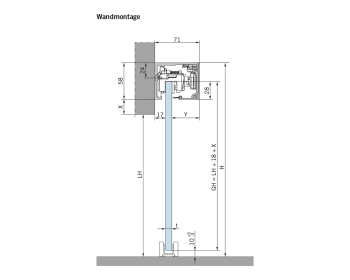

bei Wandmontage:
Lichte Höhe +48 mm (Öffnung Höhe +30 mm Überstand + 28 mm Glaseinstand - 10 mm Bodenluft)
mindestens jedoch Lichte Höhe +18 mm (=wandbündiger Abschluß der Laufschiene !)

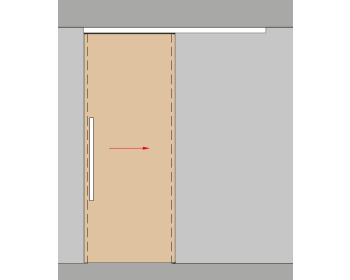

bei Deckenmontage:
Lichte Höhe -40 mm (Öffnung Höhe -30 mm Abzug für das Profil oben - 10 mm Bodenluft)
Glasberechnung per m²: Glasdicke x 2,5 kg/m²
* Maximalbreite je Schiebetürflügel: 1.500 mm;
- bis max. 2.000 mm möglich
Unter fachmännischer Planung der konstruktiven Ausführung, so z.B. unter
Beachtung der Glasdicke, Glastoleranzen, allgemeine Nutzung (Kinder/Senioren)
und Tragfähigkeit des Untergrundes.
zusätzliche Info zur Wandmontage:
Sollten bauseits Sockelleisten vorhanden sein, so muss ggfs. die Bodenführung in Richtung der Öffnung versetzt,
oder die Sockelleiste ausgespart werden. Sprechen Sie uns bitte an. Wir stimmen uns gern mit Ihnen ab.
