DORMA MUTO Comfort M 60 2.0 Schiebetürbeschlag-Set mit Festteil an Decke mit SoftStop

DORMA Schiebetürbeschlag-Set für Sturz-/ Deckenmontage - MUTO Comfort M 60 2.0;

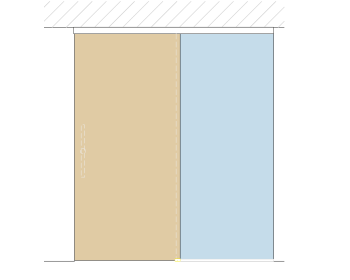

für einflügelige Glasschiebetür mit einem feststehenden Glasseitenteil
mit SoftStop (SoftClose)

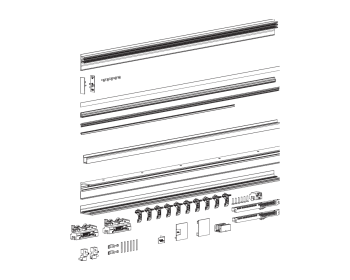

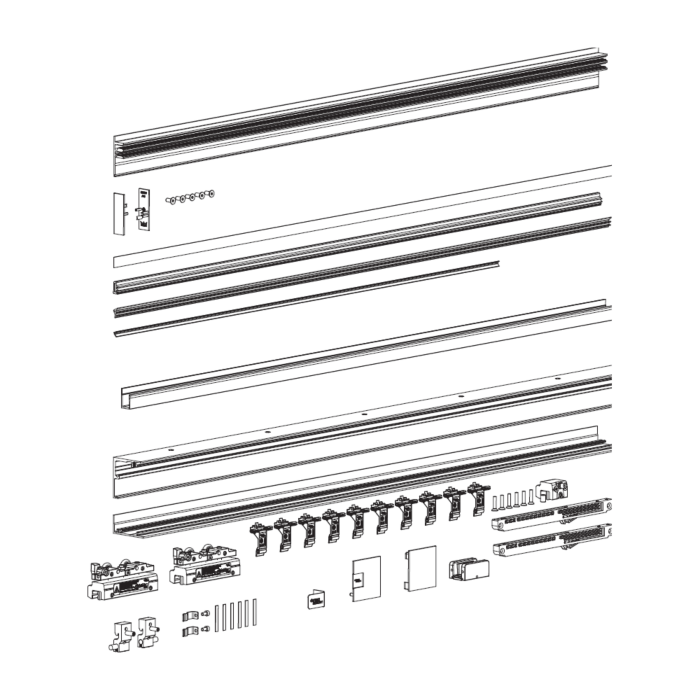

für eine Glasschiebetür, bestehend aus:

• Laufschienenlänge 2.180 mm (kürzbar, bzw. gekürzt erhältlich)
  vorbereitet für die Anbindung des Seitenteilprofils (vorgebohrt)
• Abdeckprofillänge 2.180 mm (dto.)
• Seitenteilprofil 2.180 mm (dto.)
• Füllprofil (in Abhängigkeit der Breite des Schiebetürflügels)
• 2 Klemm-Laufwagen für 8 bis 12 mm Glasdicke, incl. Aushebeschutz
• 2 Endanschläge inkl. Fangvorrichtung
• 1 Bodenführung
• 2 Stirnabdeckungen
• inkl. Sichtschutzbürsten für die Laufschiene 2.180 mm
• 1 Set mit 2 SoftStop-Einheiten ("Dormotion-Einheit")

technische Hinweise / Informationen:

• Abmessungen des Glases:
• minimale Flügelbreite 400 mm / 450 mm mit DORMOTION Einheit
  unter 600 mm empfehlen wir eine Glasdicke von mind. 10 mm zu verwenden,
  ab 600 mm kann eine Glasstärke von 8 mm verwendet werden, jeweils abhängig von der Höhe
• maximale Schiebetürbreite ca. 1.090 mm
• maximale Flügelhöhe 2.500 mm,
  ab 2.200 mm Höhe empfehlen wir eine Glasdicke von mind. 10 mm zu verwenden
• maximales zulässiges Gesamtgewicht 60 kg
• geeignet für 8 bis 12 mm Glasdicke (ESG und VSG mit weiterem Zubehör)
• Abstand zwischen Türflügel und Festteil 15,5 mm
• Einstand des Glases in der Laufschiene 19 mm
• Luftabzug zum Boden 10 mm
• Höheneinstellung am Laufwagen +4 mm/-2 mm
• Laufschiene 80 mm tief inkl. des Seitenteilprofils / 58 mm hoch

• empfohlener seitlicher Überstand des Glases am Seitenteil mind. 30 mm
• Berechnung der empfohlenen Höhe des Schiebetürflügels effektiv:
  Lichte Höhe -49 mm  (Öffnung Höhe -39 mm Luftabzug im Profil - 10 mm Bodenluft)

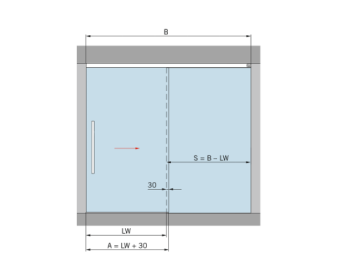

  Berechnung der Flügel-/Festteilbreite:

  Lichte Gesamtbreite geteilt durch 2, minus 2 mm Luft zur seitlichen Wand;
  Zuschlag entweder bei der Schiebetür oder dem Festteil von 30 mm als Überstand;
  oder aber bei mittiger Aufteilung je Glasteil +15 mm

  Festteilhöhe:  Lichte Höhe -43 mm Profilabzug oben für das Seitenteilprofil;
  bei Verwendung des Bodenprofils unten minus 8 mm.
  Ansonsten rechnen Sie unten den Abzug oder Bodeneinstand nach Ihrer Ausführungsplanung.

  Glasberechnung per m²:  Glasdicke x 2,5 kg/m²

Wir empfehlen die Verwendung zur unteren Anbindung des Festteils zum Fußboden mittels des Bodenprofils (Set) Nr. 36.811.

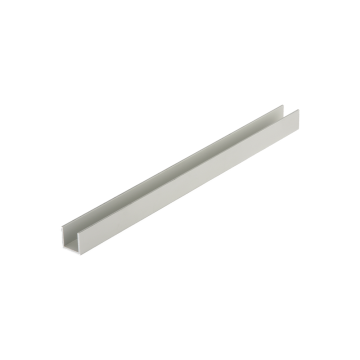

Zur seitlichen Rahmung des Festteils kann das U-Profil 20x20x20x2 mm Nr. 07.093 verwendet werden. (Luftabzug in der Regel bei dem U-Profil 5 mm).

Weiterhin kann es sinnvoll sein die Profile etwas kleiner zu bestellen, das der Durchgang breit ist, um bei der Montage das Profil einfacher einzubringen.
Anderenfalls bei Bedarf bauseits leicht anpassen.

Montagehinweis - bei Montage in eine Decke / zwischen zwei fertige Wände an die Decke:

Auf Grund der Montage und der Einstellungen der Laufwagen / Endstopper usw., nach Einhängen der Tür in das Laufschienenprofil,
ist ein ungefährer Platzbedarf ab Vorderkante der Laufschiene (Seite der Deckblende) von ca. 150 mm noch erforderlich.
Diese Angabe ist ein Richtwert und abhängig von der individuellen Bausituation und des verwendeten Montagewerkzeuges.

Dieses Set kann gegen Mehrpreis geliefert werden bis zu einer Profil-Gesamtlänge von 5.940 mm.
Anderenfalls kann dies aus Einzelteilen bis zu 6.000 mm Länge zusammengestellt werden.

► Sollten Sie eine Holzschiebetür verbauen wollen, benötigen Sie zusätzlich das Adapterprofil 37.036, welches Sie seperat dazu bestellen können.

Lieferhinweis:

Die Profiltechnik wird komplett für die Gesamtbreite geliefert. So können die Profile ganz nach Bedarf auf die bauseitige Glasbreite angepasst werden.
