DORMA Schiebetürbeschlag für 2flügelig selbstschliessend, für 2x bis zu max. 1.470 mm Flügelbreite, zur Wandmontage

DORMA Schiebetürbeschlag-Set, zur Wandmontage;

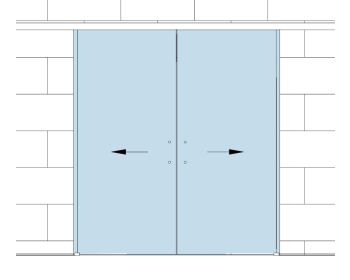

für eine 2flügelige Glasschiebetür, selbstschließend;
für 2x bis zu max. 1.470 mm Flügelbreite

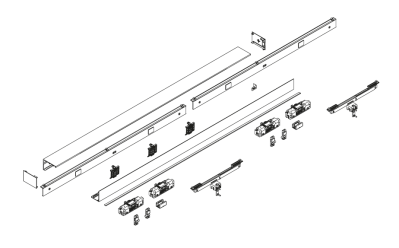

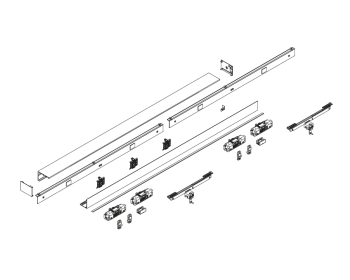

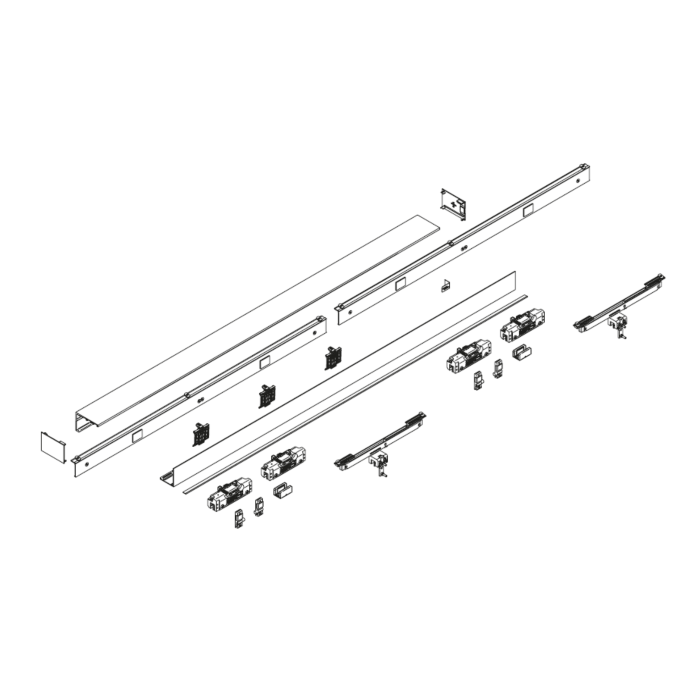

für eine 2flügelige Glasschiebetür, bestehend aus:

• Laufschienenlänge max. 5.880 mm (kürzbar)
• Abdeckprofillänge max. 5.880 mm (kürzbar)
• 4 Klemm-Laufwagen für 8 bis 13,5 mm Glasdicke, incl. Aushebeschutz
• geeignet zum Einbau von ESG und VSG-Glas
• 4 Endanschläge inkl. Fangvorrichtung
• 2 Bodenführungen
• 2 Stirnabdeckungen
• inkl. Sichtschutzbürsten für die Laufschiene max. 5.880 mm
• 2 Dormotion-Einheiten einseitig (SoftStop)
• 2 elastische Seile mit Zubehör

technische Hinweise / Informationen:

• Abmessungen des Glases:   minimal 850 mm - maximal 1.470 mm je Flügel
• maximales zulässiges Gesamtgewicht 120 kg je Flügel
• geeignet für 8 bis 13,5 mm Glasdicke (ESG/VSG)
• Wandabstand des Glases :  20 mm
• Einstand des Glases in der Laufschiene 32 mm
• Luftabzug zum Boden 10 mm (+/- 5 mm)
• Laufschiene 100 mm tief / 69 mm hoch
• Luftabzug zwischen beiden Flügeln:   6 mm
• minimale Lichte Breite der Maueröffnung:   1.646 mm
• maximale Lichte Breite der Maueröffnung:    2.886 mm

• empfohlener seitlicher Überstand des Glases je Wandseite mind. 30 mm
• Berechnung der empfohlenen Höhe des Glases effektiv:
  Lichte Höhe +52 mm  (Öffnung Höhe +30 mm Überstand + 32 mm Glaseinstand - 10 mm Bodenluft)
  mindestens jedoch Lichte Höhe +22 mm (=wandbündiger Abschluß der Laufschiene !)

  Glasberechnung per m²:  Glasdicke x 2,5 kg/m²

Sollten bauseits Sockelleisten vorhanden sein, so muss ggfs. die Bodenführung in Richtung der Öffnung versetzt, oder die Sockelleiste ausgespart werden.
Sprechen Sie uns bitte an. Wir stimmen uns gern mit Ihnen ab.
