DORMA MUTO Premium Telescopic 80 SET 4 flügelig zur Wandmontage, Mitfahrende oder Unterflur-Bodenführung

DORMA MUTO Premium Telescopic 80 SET für eine 4flg. Schiebetür zur Montage an die Wand;
zum Verschieben von jeweils zwei Schiebetürflügeln in eine Richtung - zwei nach links und zwei nach rechts schiebend
für maximale Flügelbreite je 1.000 mm des Langsamläufers oder 3.496 mm bis max. 5.896 mm Laufschienenlänge

• Montagemöglichkeiten nach Wahl:
• Mitfahrende Bodenführung
• Unterflurbodenführung - Informationen dazu siehe unten

SET bestehend aus:

• 1 Profilset Telescopic
• 8 Klemm-Laufwagen (für 8 - 13,5 mm Glasdicke) inkl. Aushebeschutz
• Endanschläge inkl. Fangvorrichtung
• 1 Telescopic Seilsystem
• 2 Stirnabdeckungen inkl. Sichtschutzbürsten

• 2 mitfahrende Bodenführungen und 2 Bodenführungen oder
  Unterflurboden-Set (nach Ihrer Auswahl)

Es ist keine Grifftechnik im Set enthalten, die bitte seperat bestellen.

technische Hinweise / Informationen:

• Abmessungen des Glases: für je 1.000 mm Glasschiebetürbreite bzw. 3.496 mm - 5.896 mm Laufschienenlänge
• maximales zulässiges Gesamtgewicht je Schiebetür 80 kg
• geeignet für 8 - 13,5 mm Glasdicke bei den Schiebetüren;
• bei Verwendung von VSG (Verbundsicherheitsglas) empfehlen wir das passende Zubehör für VSG zum Verkleben in den Klemmlaufwagen
• Abstand der schnelllaufenden Schiebetüren ("Schnellläufer") ca. 51,5 mm zur Wand
  Abstand der langsamlaufenden Schiebtüren ("Langsamläufer") ca. 17 mm zur Wand
• Einstand der Langsamläufer in der Laufschiene 28 mm
  Abstand Glasoberkante der Schnellläufer bis Unterkante Laufschienenprofil 13 mm
• Luftabzug zum Boden 10 mm bei den Langsamläufern
  Luftabzug zum Boden 14 mm bei den Schnellläufern
• Laufschiene 127 mm tief auf der Montageseite
• Laufschiene 69 mm hoch

Die vorderen Schiebetürflügel "Schnellläufer" (Ansicht von der Montageseite) werden unterhalb des Laufschienenprofils geklemmt.
Die Langsamläufer sind die Schiebetüren welche sich im Abstand von 17 mm zur Wand befinden.

Die Berechnungsgrundlagen entnehmen Sie bitte den technischen Details im Reiter "technische Informationen".
Beachten Sie bitte das die Berechnung der Flügelhöhen (Glasmaße) basiert auf der Grundlage das die Laufschiene sturzbündig montiert wird.

Zur Ausführung dieses Schiebtürsets erhalten Sie Skizzen zur Prüfung und Freigabe.

• verwendbare Glasdicken 8 mm - 13,5 mm
• Glasberechnung per m²:  Glasdicke x 2,5 kg/m²

Die nachfolgende Übersicht dient zur grundlegenden Planung der Ausführungsmöglichkeiten.
In Abhängigkeit der Einbaumöglichkeiten können ggfs. kleinere oder größere Öffnungen mit diesem Set bzw. dann angepasstem Set ausgeführt werden. Dies muss jedoch im Vorfeld abgestimmt werden, wir führen hier eine Abstimmung mit dem technischen Service des Herstellers durch.

Die Angaben sind daher bestimmend für standardisierte Öffnungs-/Flügeldefinitionen.

Ausführungsgrundlage bei diesem Set:

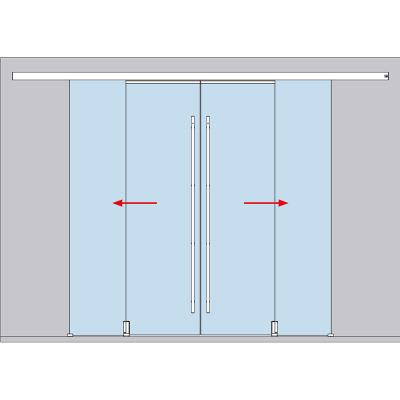

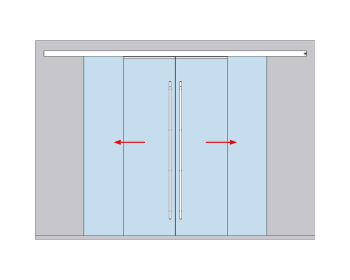

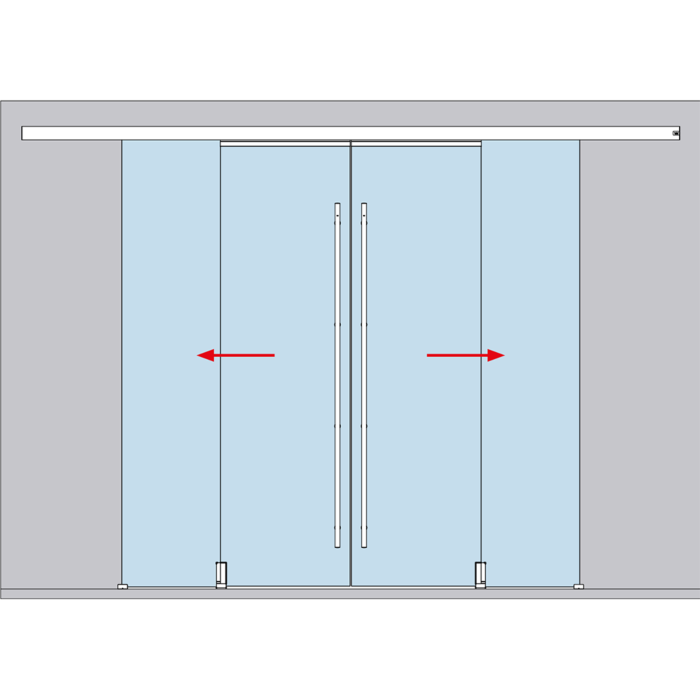

• Wandmontage = beide Glasschiebetüren fahren vor eine bestehende Wand

• Montage "ohne Griffstange" = Das Bewegen des Schnellläufers erfolgt mittels eines Griffmuschelpaares, oder über eine Griffstange mit Griffleiste auf der zum Langsamläufer zugewandten Glasseite.
• Montage "mit Griffstange" = Das Verschieben der Glasschiebetüren erfolgt mittels eines Türgriffpaares (Griffstange auf beiden Glasseiten). Dafür wird ein Überstand ("V" - siehe technische Informationen) für den Einbau der Griffstange bei dem Schnellläufer zum Langsamläufer berücksichtigt.
  Den Überstand "V" des Schnellläufers zum Langsamläufer berücksichtigen wir standardmäßig mit 130 mm. Sollten Sie einen anderen Überstand wünschen, geben Sie das bitte an.

Bei Bedarf bieten wir Ihnen gern dieses Schiebetürsystem komplett mit Glas an.
