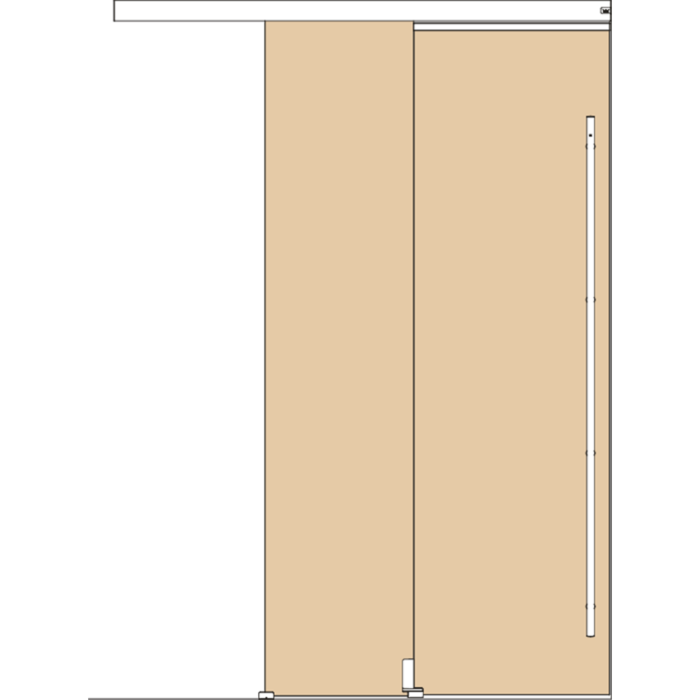

DORMA MUTO Premium Telescopic 80 Schiebetürbeschlag-SET zur Wandmontage 2flg. für Holzschiebetüren, mitfahrende Bodenführung

DORMA MUTO Premium Telescopic 80 Schiebetürbeschlag-SET mit mitfahrender Bodenführung für eine 2flg. Holzschiebetür zur Montage an die Wand;
zum Verschieben beider Holzschiebetüren in eine Richtung
für maximale Flügelbreite 1.000 mm des Langsamläufers oder max. 3.000 mm Laufschienenlänge

• in 2 Schliessvarianten lieferbar:
• Schiebetür schliesst an eine Wand
• Schiebetür schliesst überlappend - Informationen dazu siehe unten

• erhältlich in:

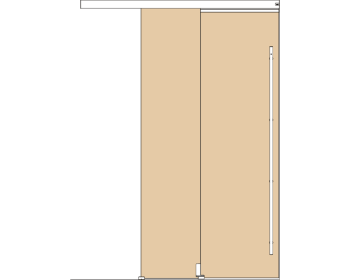

• DIN rechts - nach links öffnend - nach rechts schließend

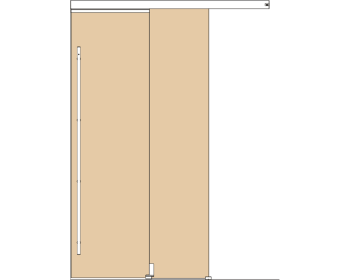

• DIN links - nach rechts öffnend - nach links schließend (nach Ihrer Auswahl)

Set bestehend aus :

• 1 Profilset Telescopic
• 4 Klemm-Laufwagen (für 8 - 13,5 mm Glasdicke) inkl. Aushebeschutz
• 2 Endanschläge inkl. Fangvorrichtung
• 1 Telescopic Seilsystem
• 2 Stirnabdeckungen inkl. Sichtschutzbürsten
• 1 mitfahrende Bodenführung
• 1 Bodenführung
• 2 Adapterprofile zur Aufnahme der Holzflügel
• bei Holzblattstärke 28 - 33 mm ein Hinterfütterungsprofil
  zur Montage der mitfahrenden Bodenführung an dem Langsamläufer

Es ist keine Grifftechnik im Set enthalten, die bitte seperat bestellen.

technische Hinweise / Informationen:

• Abmessungen des Holzes: 1.000 mm Holzschiebetürbreite des Langsamläufers bzw. max. 3.000 mm Laufschienenlänge
• maximales zulässiges Gesamtgewicht je Schiebetür 80 kg
• geeignet für 28 - 50 mm Holzelemente bei den Schiebetüren
• Abstand der schnelllaufenden Schiebetür ("Schnellläufer") zur Wand gemäß technischen Informationen
• Abstand der langsamlaufenden Schiebetür ("Langsamläufer") zur Wand gemäß technischen Informationen
  Die Abstände stehen in Abhängigkeit der verwendenten Holzblattstärke.
• Abstand Oberkante der Schiebetürflügel bis Unterkante Laufschienprofil 8 mm
• Luftabzug zum Boden 10 mm bei dem Langsamläufer
• Luftabzug zum Boden 17 mm bei dem Schnellläufer
• Laufschiene 127 mm tief auf der Montageseite
• Laufschiene 69 mm hoch

Die Holzschiebetüren sind mit dem Adapterprofil zu verbinden. Das Adapterprofil wird in den Klemmlaufwagen eingespannt.

Die Berechnungsgrundlagen entnehmen Sie bitte den technischen Details im Reiter "technische Informationen".
Beachten Sie bitte das die Berechnung der Flügelhöhen (Holzmaße) basiert auf der Grundlage das die Laufschiene sturzbündig montiert wird.

Zur Ausführung dieses Schiebtürsets erhalten Sie Skizzen zur Prüfung und Freigabe.

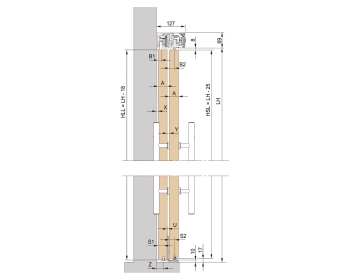

Die Abstände des Schiebetürflügels aus Holz zur Wand (Langsamläufer) und des vorderen Flügels (Schnellläufer) sind abhängig von der Stärke der Holzschiebetüren. Siehe hierzu die technischen Informationen des Herstellers.

Die nachfolgende Übersicht dient zur grundlegenden Planung der Ausführungsmöglichkeiten.
In Abhängigkeit der Einbaumöglichkeiten können ggfs. kleinere oder größere Öffnungen mit diesem Set bzw. dann angepasstem Set ausgeführt werden. Dies muss jedoch im Vorfeld abgestimmt werden, wir führen hier eine Abstimmung mit dem technischen Service des Herstellers durch.

Die Angaben sind daher bestimmend für standardisierte Öffnungs-/Flügeldefinitionen.

Ausführungsgrundlage bei diesem Set:

Darstellung zeigt abweichend zum Artikel, eine Glasschiebetür

• Montage "ohne Griffstange" = Das Bewegen des Schnellläufers erfolgt mittels eines Griffmuschelpaares, oder über eine Griffstange mit Griffleiste auf der zum Langsamläufer zugewandten Glasseite
• Montage "mit Griffstange" = Das Verschieben der Holzschiebetüren erfolgt mittels eines Türgriffpaares (Griffstange auf beiden Holzseiten). Dafür wird ein Überstand ("V" - siehe technische Informationen) für den Einbau der Griffstange bei dem Schnellläufer zum Langsamläufer berücksichtigt.
  Den Überstand "V" des Schnellläufers zum Langsamläufer berücksichtigen wir standardmäßig mit 120 mm. Sollten Sie einen anderen Überstand wünschen, geben Sie das bitte an.

Größere Ausführungen im Bezug auf Laufschienenlänge bzw. Flügelbreiten sind gegen Mehrpreis auf Anfrage möglich.
