DORMA MUTO Premium Telescopic 80 Schiebetürbeschlag-SET zur Montage Glas an Glas, für 2flg. Holzschiebetüren

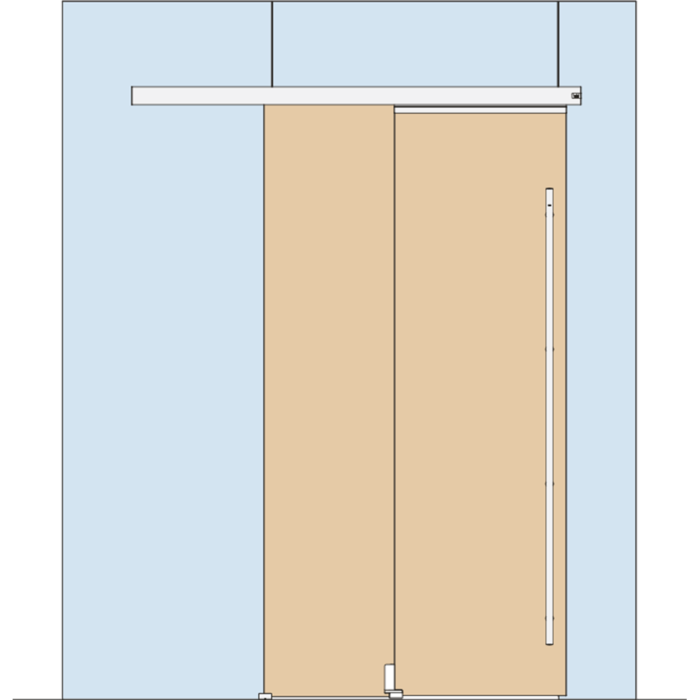

DORMA MUTO Premium Telescopic 80 Schiebetürbeschlag-SET für eine 2flg. Holzschiebetür mit mitfahrender Bodenführung;
zur Montage an Glas-Oberlicht und Glas-Seitenteilen;
zum Verschieben der Holzschiebetüren vor ein feststehendes Seitenteil,
für maximale Flügelbreite 1.000 mm des Langsamläufers oder max. 3.000 mm Laufschienenlänge

• erhältlich in:

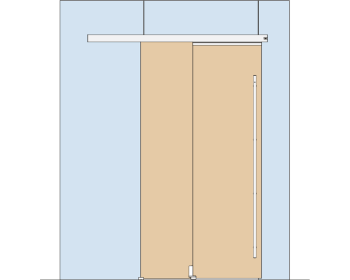

• DIN rechts - nach links öffnend - nach rechts schließend

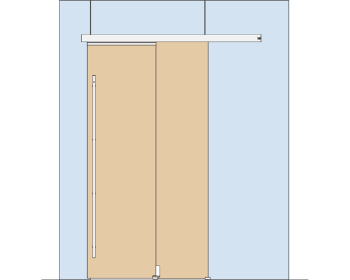

• DIN links - nach rechts öffnend - nach links schließend (nach Ihrer Auswahl)

Set bestehend aus :

• 1 Profilset Telescopic
• 4 Klemm-Laufwagen (für 8 - 13,5 mm Glasdicke) inkl. Aushebeschutz
• 2 Endanschläge inkl. Fangvorrichtung
• 1 Telescopic Seilsystem
• 2 Stirnabdeckungen inkl. Sichtschutzbürsten
• 1 mitfahrende Bodenführung
• 1 Bodenführung
• 2 Adapterprofile zur Aufnahme der Holzflügel
• bei Holzblattstärke 28 - 33 mm Hinterfütterungsprofile
  zur Montage der mitfahrenden Bodenführungen an den Langsamläufern

Es ist keine Grifftechnik im Set enthalten, die bitte seperat bestellen.

technische Hinweise / Informationen:

• Abmessungen des Holzes: 1.000 mm Holzschiebetürbreite des Langsamläufers bzw. max. 3.000 mm Laufschienenlänge
• maximales zulässiges Gesamtgewicht je Schiebetür 80 kg
• geeignet für 28 - 50 mm Holzelemente bei den Schiebetüren;
  10 - 19 mm Glasdicke bei den Glasseitenteilen und dem Glasoberlicht
• Abstand der schnelllaufenden Schiebetüren ("Schnellläufer") zum Festteil gemäß technischen Informationen
• Abstand der langsamlaufenden Schiebetüren ("Langsamläufer") zum Festteil gemäß technischen Informationen
  Die Abstände stehen in Abhängigkeit der verwendenten Holzblattstärke.
• Einstand des Langsamläufers in der Laufschiene 28 mm
• Abstand Glasoberkante des Schnellläufers bis Unterkante Laufschienprofil 13 mm
• Luftabzug zum Boden 10 mm bei dem Langsamläufer
• Luftabzug zum Boden 17 mm bei dem Schnellläufer
• Luftabzug zum Boden 8 mm bei dem feststehenden Seitenteil bei Verwendung des Bodenprofils (36.810 / 36.811);
  bei Verwendung anderer Profile zum Rahmen z.B. U-Profil oder bei Einlassen des Festteils in den Boden sind die jeweiligen
  Luftabzüge oder Glasmaßzugaben zu berücksichtigen
• Laufschiene 127 mm tief auf der Montageseite zuzüglich 11 mm Gegenprofil
  auf der gegenüberliegenden Seite am Glas-Oberlicht und der feststehenden Seitenteile
  (die Gesamttiefe berechnet sich somit in Abhängigkeit der verwendeten Glasdicke bei dem Oberlicht / den Seitenteilen)
• Laufschiene und Gegenprofil jeweils  69 mm hoch

Das Bodenprofil zur Rahmung des Festteils zum Boden ist nicht Bestandteils dieses Beschlagssets.
Bei Bedarf kann das Festteil seitlich zur Wand beispielsweise mit einem U-Profil gerahmt werden (z.B. 07.092 / 07.093)

Die Holzschiebetüren sind mit dem Adapterprofil zu verbinden. Das Adapterprofil wird in den Klemmlaufwagen eingespannt.

Die Berechnungsgrundlagen entnehmen Sie bitte den technischen Details im Reiter "technische Informationen".
Beachten Sie bitte das die Berechnung der Flügelhöhen (Holzmaße) basiert auf der Grundlage das die Laufschiene sturzbündig montiert wird.

Planungs- und Montagehinweis

EIne Rahmung der feststehenden Seitenteile und des Glasoberlichtes ist zwingend erforderlich.
Aus Gründen der Festigkeit und der Versteifung der Anlage sollte die Rahmung im DORMA Wandanschlußprofil, dem sogenannten "Klemmrahmen" erfolgen.

Die Abstände des Schiebetürflügels aus Holz zur Wand (Langsamläufer) und des vorderen Flügels (Schnellläufer) sind abhängig von der Stärke der Holzschiebetüren. Siehe hierzu die technischen Informationen des Herstellers.

Zur Ausführung dieses Schiebtürsets erhalten Sie Skizzen zur Prüfung und Freigabe.

• verwendbare Glasdicken 8 - 13,5 mm bei den Holzschiebetürflügeln;
  28 - 50 mm bei den Festteilen und dem Glasoberlicht
• Glasberechnung per m²:  Glasdicke x 2,5 kg/m²

Die nachfolgende Übersicht dient zur grundlegenden Planung der Ausführungsmöglichkeiten.
In Abhängigkeit der Einbaumöglichkeiten können ggfs. kleinere oder größere Öffnungen mit diesem Set bzw. dann angepasstem Set ausgeführt werden. Dies muss jedoch im Vorfeld abgestimmt werden, wir führen hier eine Abstimmung mit dem technischen Service des Herstellers durch.

Die Angaben sind daher bestimmend für standardisierte Öffnungs-/Flügeldefinitionen.

Ausführungsgrundlage bei diesem Set:

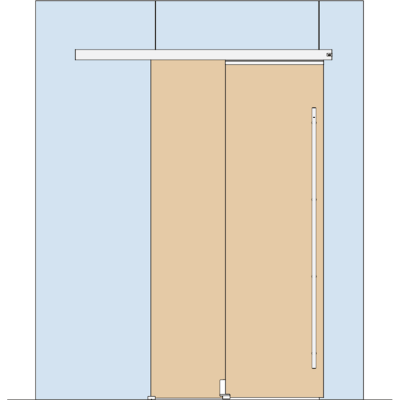

• Montage an Glas = die Holzschiebetür fährt vor ein feststehendes Seitenteil
• Montage "ohne Griffstange" = Das Bewegen des Schnellläufers erfolgt mittels eines Griffmuschelpaares, oder über eine Griffstange mit Griffleiste auf der zum Langsamläufer zugewandten Glasseite
• Montage "mit Griffstange" = Das Verschieben der Glasschiebetüren erfolgt mittels eines Türgriffpaares (Griffstange auf beiden Glasseiten). Dafür wird ein Überstand ("V" - siehe technische Informationen) für den Einbau der Griffstange bei dem Schnellläufer zum Langsamläufer berücksichtigt.
  Den Überstand "V" des Schnellläufers zum Langsamläufer berücksichtigen wir standardmäßig mit 130 mm. Sollten Sie einen anderen Überstand wünschen, geben Sie das bitte an.

Größere Ausführungen im Bezug auf Laufschienenlänge bzw. Flügelbreiten sind gegen Mehrpreis auf Anfrage möglich.

Bei Bedarf bieten wir Ihnen gern dieses Schiebetürsystem komplett mit Glas an.
