DORMA

DORMA MUTO Premium XL 150 Schiebetürbeschlag-Set 2flügelig an Glas, Flügelbreite mind. 2x 1.020 mm

für 2 Schiebeflügel ab 1.020 mm, Profil 5.374 mm, je Flügel bis 150 kg
ab: 1.874,51 €

Artikelnummer: 36.531

* Pflichtfelder

    • trägt bis zu 150 kg trägt bis zu 150 kg
    • Wohnbereich Wohnbereich
    • Soft-Stop Soft-Stop
    zzgl. 28,58 € Versandkosten
    für Lieferungen nach Deutschland
    Lieferung zwischen 08.01.2025 und 10.01.2025
    Mehr zum
    Produkt:
    Details
    Zusatzinformation
    Beschlagfarben
    Technische Informationen
    Montageanleitung
    Hersteller
    Details

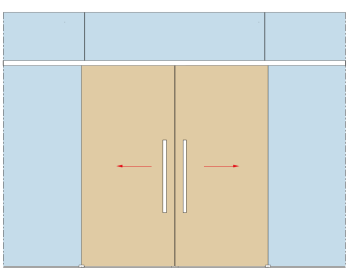

    Dorma MUTO Premium XL 150 Schiebetürbeschlag-Set
    für zwei Schiebetüren zur Montage an Glas-Oberlicht und Glas-Seitenteilen

    für Schiebetürbreite von minimal 1.020 mm

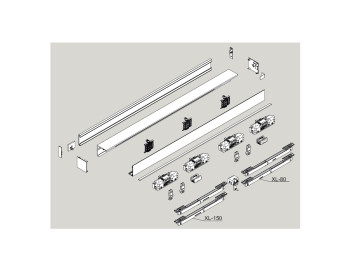

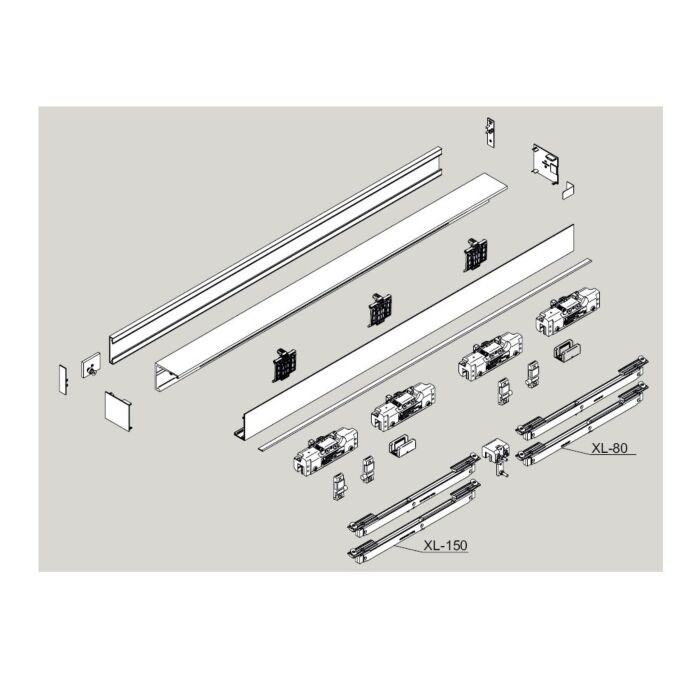

    bestehend aus :

    • 1 Laufschiene 5.374 mm
    • 1 Abdeckprofil 5.374 mm
    • 1 Gegenprofil 5.374 mm
    • 2 Stirnabdeckungen-Sets (beidseitig) und MUTO Sichtschutzbürsten
    • 2 MUTO Premium XL - 150 Zubehör-Sets (á je 2 Klemm-Laufwagen für 8 - 13,5 mm Glasdicke, incl. Aushebeschutz,
    • 4 Endanschläge inkl. Fangvorrichtung
    • 2 MUTO Bodenführungen (eckig)
    • 2 Dormotion-Einheiten (SoftStop)
    Gegen Mehrpreis ist das Set mit bis zu einer Schiebenlänge von 5.900 mm (auf Anfrage lieferbar).

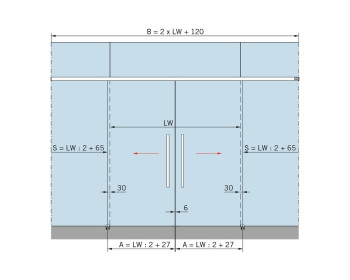

    technische Hinweise / Informationen:

    • Abmessungen des Glases:   minimal 1.020 mm
    • maximales zulässiges Gesamtgewicht der Schiebetür 150 kg
    • geeignet für 8 - 13,5 mm Glasdicke bei der Schiebetür;
      10 bis 19 mm Glasdicke bei den Glasseitenteilen und Glasoberlicht
    • bei Verwendung von VSG (Verbundsicherheitsglas) empfehlen wir das
      passende Zubehör für VSG zum Verkleben in den Klemmlaufwagen
    • Abstand Glas zu Glasfläche:  17 mm - bei Verwendung des Bodenprofils
    • Abstand der beiden Schiebetürflügel zueinander 6 mm
    • Einstand des Glases in der Laufschiene 28 mm
    • Luftabzug zum Boden 10 mm
    • Laufschiene 71 mm tief auf der Montageseite / Gegenseite 12 mm
    • Laufschiene 58 mm hoch

    • empfohlener seitlicher Überstand des Glases je Überstandsseite mind. 30 mm
    • Berechnung der Schiebetürhöhe:  Durchgangshöhe +18 mm
      (Höhe Fertigfußboden bis zur Unterkante des Glasoberlichts = + 28 mm Glaseinstand im Profil - 10 mm Bodenluft)

      Glasberechnung per m²:  Glasdicke x 2,5 kg/m²

    Planungs- und Montagehinweis

    EIne Rahmung der feststehenden Seitenteile und des Glasoberlichtes ist zwingend erforderlich.
    Aus Gründen der Festigkeit und der Versteifung der Anlage sollte die Rahmung im Dorma Wandanschlußprofil, dem sogenannten "Klemmrahmen" erfolgen.

    Die von Dorma dargestellten Querschnitte beziehen sich auf die Montage mit dem Bodenprofil Nr. 36.810/36.811.
    Wird abweichend eine Montage mit U-Profil oder Klemmrahmen (Wandanschlußprofil) vorgenommen, so ändern sich dann die Maße in der Querschnittdarstellung.

    Weiterhin ist die im technischen Prospekt dargestellte Glasbearbeitung auf die Schiebetürbreiten und deren Berechnungsgrundlage bezogen.
    Sollte eine abweichende Schiebetürbreite (kleiner) gewählt werden, so müssen die Glasbearbeitungen den Bedingungen/Berechnungen angepasst werden !

    ► Sollten Sie eine Holzschiebetür verbauen wollen, benötigen sie zusätzlich ein Adapterprofil (36.461 / 36.464), das Sie seperat dazu bestellen können.

    Zusatzinformation
    Hersteller Dorma
    Beschlagfarben

    Darstellung von DORMA GLAS Beschlagfarben

    LM silber eloxiert      LM Niro eloxiert (Edelstahloptik)      LM weiß      LM schwarz beschichtet (matt/ähnl. RAL 9005)

    Bitte beachten Sie, das die Ansicht der Farben am PC oder mobilen Endgeräten etwas zum Original abweichen kann.


    Weitere Farben, welche standardmäßig nicht für alle Artikel zur Verfügung stehen (z.B. alte Farbgeneration) sind über LM Sondereloxaltöne SE oder Sonderfarben SF auf Anfrage möglich:

    LM Sondereloxaltöne SE (199)      Sonderfarben SF (399)

    Technische Informationen
    Montageanleitung
    Hersteller

    Über DORMA

    DORMA-Glas ist eine der ersten Anlaufstellen in Sachen Türtechnik und wird in Verbindung mit Zuverlässigkeit und Qualitätsware aus Deutschland und der Schweiz gebracht.
    Auch wenn DORMA-Glas nicht mehr zur dormakaba-Gruppe gehört, so ist diese dennoch eng verbunden und kooperieren miteinander.
