DORMA MUTO Premium XL 150 Schiebetürbeschlag-Set Montage Glas an Glas, für Lichte Öffnung 960 mm - 2.440 mm

für 1.0200 mm - 2.500 mm Flügelbreite, 2.687 mm Profillänge
bitte anfragen

Artikelnummer: 36.525

* Pflichtfelder

Produkt anfragen
Um Anfragen zu diesem Produkt stellen zu können, konfigurieren Sie es bitte zuerst.
    • trägt bis zu 150 kg trägt bis zu 150 kg
    • Wohnbereich Wohnbereich
    • Soft-Stop Soft-Stop
    zzgl. 28,58 € Versandkosten
    für Lieferungen nach Deutschland
    Lieferung zwischen 10.04.2024 und 12.04.2024
    Mehr zum
    Produkt:
    Details
    Zusatzinformation
    Beschlagfarben
    Technische Informationen
    Montageanleitung
    Hersteller
    Details

    DORMA MUTO Premium XL 150 Schiebetürbeschlag-Set

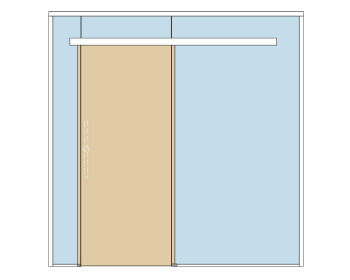

    für eine Schiebetür zur Montage an Glas-Oberlicht und Glas-Seitenteilen
    für Schiebetürbreite 960 mm - 2.440 mm

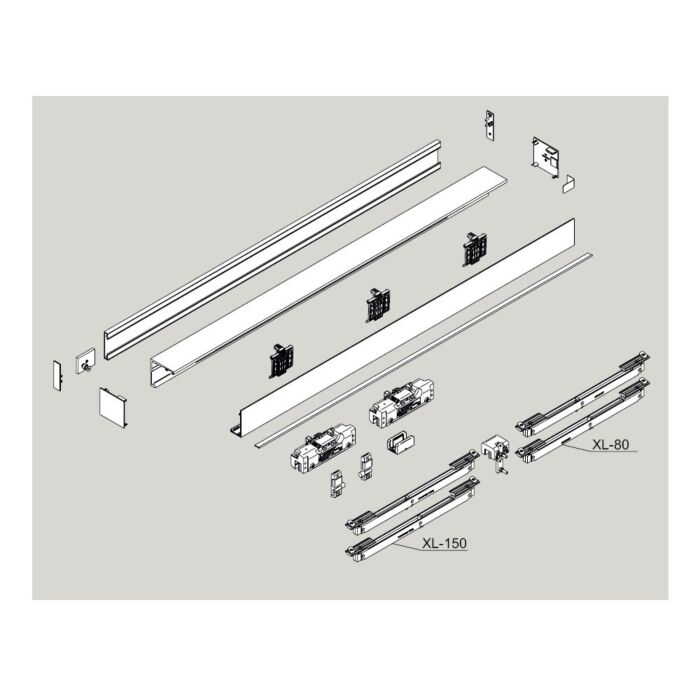

    bestehend aus :

    • 1 Laufschiene 2.687 mm bis max. 5.067 mm
    • 1 Abdeckprofil 2.687 mm bis max. 5.067 mm
    • 1 Gegenprofil 2.687 mm bis max. 5.067 mm

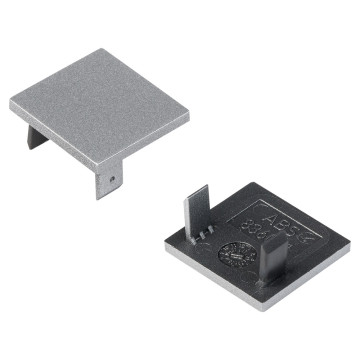

    • 4 Stirnabdeckungen und MUTO Sichtschutzbürsten bis max. 5.067 mm
    • 1 MUTO Comfort XL - 150 Zubehör-Set (2 Klemm-Laufwagen für 8 - 13,5 mm Glasdicke, incl. Aushebeschutz,
    • 2 Endanschläge inkl. Fangvorrichtung
    • 1 MUTO Bodenführung (eckig)
    • 1 Dormotion-Einheit (SoftStop)

    technische Hinweise / Informationen:

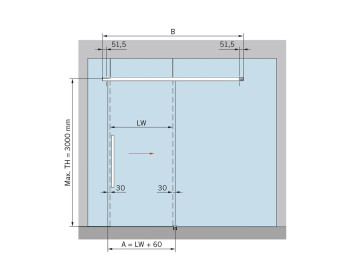

    • Abmessungen des Glases:   minimal 960 mm / maximal 2.440 mm
    • maximales zulässiges Gesamtgewicht der Schiebetür 150 kg
    • geeignet für 8 - 13,5 mm Glasdicke bei der Schiebetür;
      10 bis 19 mm Glasdicke bei den Glasseitenteilen und Glasoberlicht
    • bei Verwendung von VSG (Verbundsicherheitsglas) empfehlen wir das
      passende Zubehör für VSG zum Verkleben in den Klemmlaufwagen
    • Abstand Glas zu Glasfläche:  20 mm - bei Verwendung des Bodenprofils
    • Einstand des Glases in der Laufschiene 28 mm
    • Luftabzug zum Boden 10 mm
    • Laufschiene 72 mm tief auf der Montageseite / Gegenseite 12 mm
    • Laufschiene 69 mm hoch

    • empfohlener seitlicher Überstand des Glases je Überstandsseite mind. 30 mm
    • Berechnung der Schiebetürhöhe:  Durchgangshöhe +22 mm
      (Höhe Fertigfußboden bis zur Unterkante des Glasoberlichts = + 32 mm Glaseinstand im Profil - 10 mm Bodenluft)

      Glasberechnung per m²:  Glasdicke x 2,5 kg/m²

    Planungs- und Montagehinweis

    EIne Rahmung der feststehenden Seitenteile und des Glasoberlichtes ist zwingend erforderlich.
    Aus Gründen der Festigkeit und der Versteifung der Anlage sollte die Rahmung im Dorma Wandanschlußprofil, dem sogenannten "Klemmrahmen" erfolgen.

    Die von Dorma dargestellten Querschnitte beziehen sich auf die Montage mit dem Bodenprofil Nr. 36.810/36.811.
    Wird abweichend eine Montage mit U-Profil oder Klemmrahmen (Wandanschlußprofil) vorgenommen, so ändern sich dann die Maße in der Querschnittdarstellung.

    Weiterhin ist die im technischen Prospekt dargestellte Glasbearbeitung auf die Schiebetürbreiten und deren Berechnungsgrundlage bezogen.
    Sollte eine abweichende Schiebetürbreite (kleiner) gewählt werden, so müssen die Glasbearbeitungen den Bedingungen/Berechnungen angepasst werden !

    ► Sollten Sie eine Holzschiebetür verbauen wollen, benötigen sie zusätzlich ein Adapterprofil (36.461 / 36.464), das Sie seperat dazu bestellen können.

    Zusatzinformation
    Hersteller Dorma
    Beschlagfarben

    Darstellung von DORMA GLAS Beschlagfarben

    LM silber eloxiert      LM Niro eloxiert (Edelstahloptik)      LM weiß      LM schwarz beschichtet (matt/ähnl. RAL 9005)

    Bitte beachten Sie, das die Ansicht der Farben am PC oder mobilen Endgeräten etwas zum Original abweichen kann.


    Weitere Farben, welche standardmäßig nicht für alle Artikel zur Verfügung stehen (z.B. alte Farbgeneration) sind über LM Sondereloxaltöne SE oder Sonderfarben SF auf Anfrage möglich:

    LM Sondereloxaltöne SE (199)      Sonderfarben SF (399)
