DORMA MUTO Premium XL 80 Schiebetürbeschlag-Set 2flügelig an Decke, bis max. 2x 1.470 mm Flügelbreite

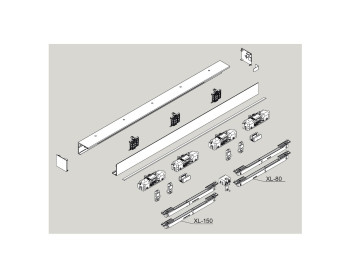

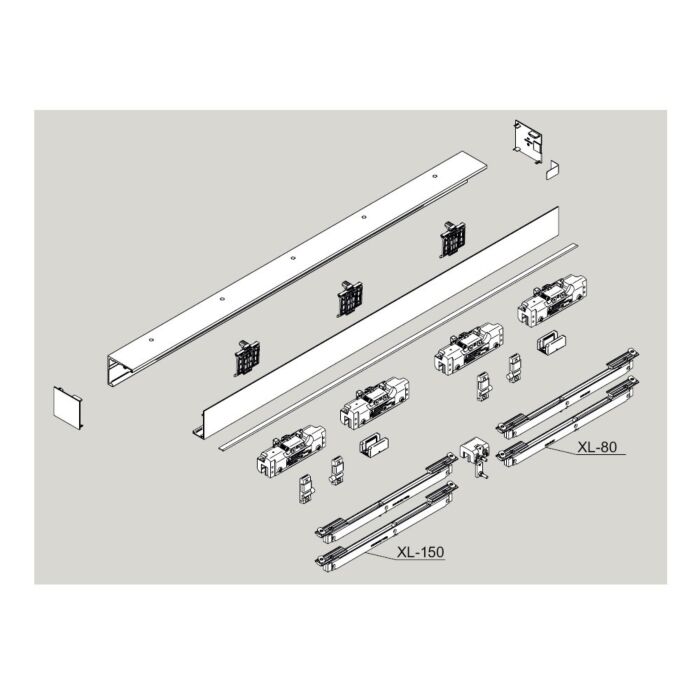

Schiebetürbeschlag Dorma MUTO Premium XL 80 zur Deckenmontage;

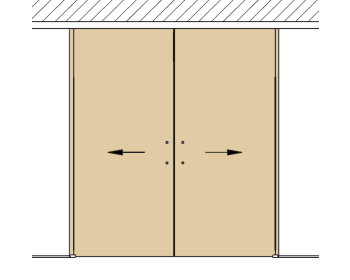

zur Ausführung einer zweiflügeligen Schiebetür, bestehend aus

• Laufschienenlänge 3.560 mm
• Abdeckprofillänge 3.560 mm
• 4 Klemm-Laufwagen für 8 bis 13,5 mm Glasdicke, incl. Aushebeschutz
• 4 Endanschläge inkl. Fangvorrichtung
• 2 Bodenführungen
• 2 Stirnabdeckungen
• inkl. Sichtschutzbürsten
• inkl. 2 Dormotion-Einheiten (SoftStop/SoftClose)

• Abmessungen des Glases:   minimal 810 mm
• maximales zulässiges Gesamtgewicht 80 kg je Flügel
• geeignet für 8 bis 13,5 mm Glasdicke (ESG und VSG)
• Wandabstand des Glases :  20 mm (bei Montage vor der Wand)
• Abstand zwischen den Schiebetüren: empfohlen 6 mm
• Einstand des Glases in der Laufschiene 32 mm
• Luftabzug zum Boden 10 mm (+/- 5 mm)
• Laufschiene 72 mm tief / 69 mm hoch

• empfohlener seitlicher Überstand des Glases je Wandseite mind. 30 mm
• Berechnung der empfohlenen Höhe des Glases effektiv:
  Lichte Höhe 47 mm  (Öffnung Höhe -37 mm Glaseinstand - 10 mm Bodenluft)

  Glasberechnung per m²:  Glasdicke x 2,5 kg/m²

Sollten bauseits Sockelleisten vor einer wand vorhanden sein, so muss ggfs. die Bodenführung in Richtung der Öffnung versetzt,
oder die Sockelleiste ausgespart werden. Sprechen Sie uns bitte an. Wir stimmen uns gern mit Ihnen ab.

Montagehinweis - bei Montage in eine Decke / zwischen zwei fertige Wände an die Decke:

Auf Grund der Montage und der Einstellungen der Laufwagen / Endstopper usw., nach Einhängen der Tür in das Laufschienenprofil,
ist ein ungefährer Platzbedarf ab Vorderkante der Laufschiene (Seite der Deckblende) von ca. 150 mm noch erforderlich.
Diese Angabe ist ein Richtwert und abhängig von der individuellen Bausituation und des verwendeten Montagewerkzeuges.

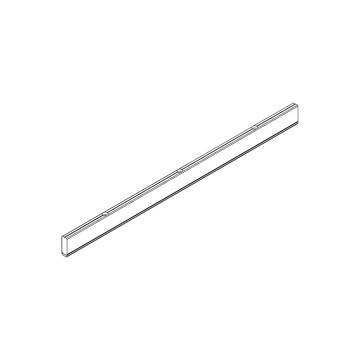

► Sollten Sie eine Holzschiebetür verbauen wollen, benötigen sie zusätzlich ein Adapterprofil (36.461 / 36.464), das Sie seperat dazu bestellen können.
