DORMA MUTO Premium XL 80 Schiebetürbeschlag-Set Montage Glas an Glas, für Lichte Öffnung 850 - 1.250 mm

für 850 - 1.250 mm Flügelbreite
ab: 760,98 €

Artikelnummer: 36.506-36.508

* Pflichtfelder

    • trägt bis zu 80 kg trägt bis zu 80 kg
    • Wohnbereich Wohnbereich
    • Soft-Stop Soft-Stop
    zzgl. 9,90 € Versandkosten
    für Lieferungen nach Deutschland
    Lieferung zwischen 08.04.2024 und 10.04.2024
    Mehr zum
    Produkt:
    Details
    Zusatzinformation
    Beschlagfarben
    Technische Informationen
    Montageanleitung
    Hersteller
    Details

    Dorma MUTO Premium XL - 80 Schiebetürbeschlag-Set

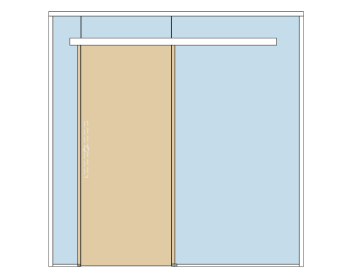

    für eine Schiebetür zur Montage an Glas-Oberlicht und Glas-Seitenteilen

    erhältlich für:

    • 1.887 mm Laufschiene / bis zu 910 mm Flügelbreite - Lichte Öffnung bis 850 mm
    • 2.287 mm Laufschiene / bis zu 1.110 mm Flügelbreite - Lichte Öffnung bis 1.050 mm
    • 2.687 mm Laufschiene / bis zu 1.310 mm Flügelbreite - Lichte Öffnung bis 1.250 mm - nach Ihrer Auswahl

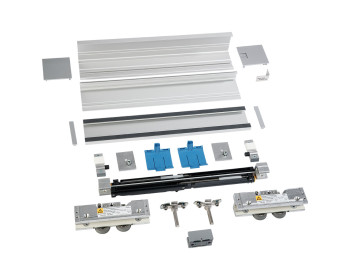

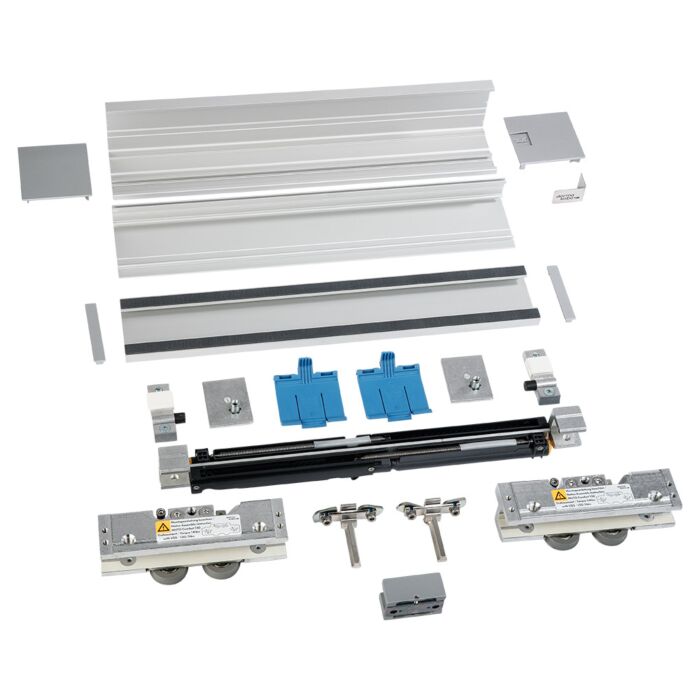

    für eine Glasschiebetür, bestehend aus:

    • 1 Laufschiene 1.887 / 2.287 / 2.687 mm
    • 1 Abdeckprofil 1.887 / 2.287 / 2.687 mm
    • 1 Gegenprofil 1.887 / 2.287 / 2.687 mm
    • 4 Stirnabdeckungen und MUTO Sichtschutzbürsten
    • 1 MUTO Premium XL - 80 Zubehör-Set (2 Klemm-Laufwagen für 8 - 13,5 mm Glasdicke, incl. Aushebeschutz)
    • 2 Endanschläge inkl. Fangvorrichtung
    • 1 MUTO Bodenführung (eckig)
    • 1 Dormotion-Einheit (SoftStop)

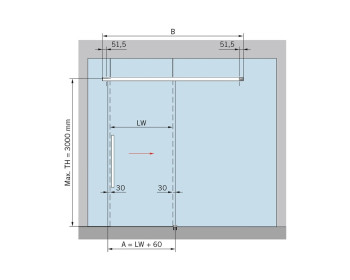

    technische Hinweise / Informationen:

    • Abmessungen des Glases:   minimal 660 mm
    • Abmessungen Lichte Öffnung:   minimal 600 mm
    • maximales zulässiges Gesamtgewicht der Schiebetür 80 kg
    • geeignet für 8 - 13,5 mm Glasdicke bei der Schiebetür;
      10 bis 19 mm Glasdicke bei den Glasseitenteilen und Glasoberlicht
    • bei Verwendung von VSG (Verbundsicherheitsglas) empfehlen wir das passende Zubehör für VSG zum Verkleben in den Klemmlaufwagen
    • Abstand Glas zu Glasfläche:  20 mm - bei Verwendung des Bodenprofils
    • Einstand des Glases in der Laufschiene 28 mm
    • Luftabzug zum Boden 10 mm
    • Laufschiene 72 mm tief auf der Montageseite / Gegenseite 12 mm
    • Laufschiene 69 mm hoch

    • empfohlener seitlicher Überstand des Glases je Überstandsseite mind. 30 mm
    • Berechnung der Schiebetürhöhe:  Durchgangshöhe +22 mm
      (Höhe Fertigfußboden bis zur Unterkante des Glasoberlichts = + 32 mm Glaseinstand im Profil - 10 mm Bodenluft)

      Glasberechnung per m²:  Glasdicke x 2,5 kg/m²

    Planungs- und Montagehinweis

    EIne Rahmung der feststehenden Seitenteile und des Glasoberlichtes ist zwingend erforderlich.
    Aus Gründen der Festigkeit und der Versteifung der Anlage sollte die Rahmung im Dorma Wandanschlußprofil, dem sogenannten "Klemmrahmen" erfolgen.

    Die von Dorma dargestellten Querschnitte beziehen sich auf die Montage mit dem Bodenprofil Nr. 36.810/36.811.
    Wird abweichend eine Montage mit U-Profil oder Klemmrahmen (Wandanschlußprofil) vorgenommen, so ändern sich dann die Maße in der Querschnittdarstellung.

    Weiterhin ist die im technischen Prospekt dargestellte Glasbearbeitung auf die Schiebetürbreiten und deren Berechnungsgrundlage bezogen.
    Sollte eine abweichende Schiebetürbreite (kleiner) gewählt werden, so müssen die Glasbearbeitungen den Bedingungen/Berechnungen angepasst werden !

    ► Sollten Sie eine Holzschiebetür verbauen wollen, benötigen sie zusätzlich ein Adapterprofil (36.461 / 36.464), das Sie seperat dazu bestellen können.
