MUTO XL 80 Profilset für einfl. Schiebetür mit Festteil für Decken- Sturzmontage

Preis auf Anfrage

855,85 €

inkl. Mwst. zzgl. Versandkosten

DORMA MUTO Premium XL 80 Schiebetürbeschlag-Set mit Festteil an Decke

Art.-Nr.: 36.515

DORMA

DORMA MUTO Premium XL 80 Schiebetürbeschlag mit Festteil an Decke

für bis zu 2.500 mm Flügelbreite, 80 kg Gewicht

Preis auf Anfrage

855,85 €

inkl. Mwst. zzgl. Versandkosten

Buero

Praxen

Wohnbereich

Soft-Stop

trägt bis zu 80 kg

Lieferung: bis Montag 17, August

wird bestellt für Sie

Preis, Versandkosten und die Lieferzeit teilen wir Ihnen im Angebot mit.

Benötigen Sie ein individuelles Angebot oder eine Beratung?

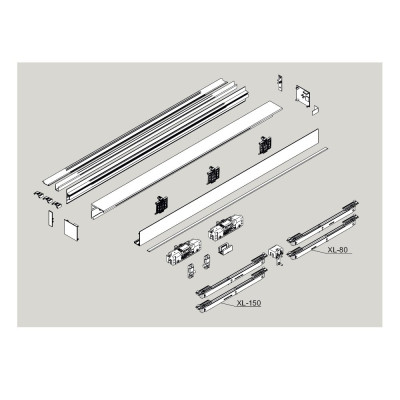

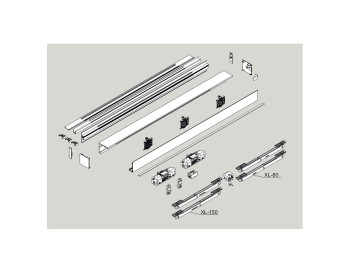

Schiebetürbeschlag für Sturz-/ Deckenmontage - MUTO Premium XL 80;
für einflügelige Glasschiebetür mit einem feststehenden Glasseitenteil mit SoftStop (SoftClose)

Laufschienenlänge 1.780 mm (kürzbar, bzw. gekürzt erhältlich)
vorbereitet für die Anbindung des Seitenteilprofils (vorgebohrt)
Abdeckprofillänge 1.780 mm (dto.)
Seitenteilprofil 1.780 mm (dto.)
Füllprofil (in Abhängigkeit der Breite des Schiebetürflügels)
2 Klemm-Laufwagen für 8 bis 13,5 mm Glasdicke, incl. Aushebeschutz
2 Endanschläge inkl. Fangvorrichtung
1 Bodenführung
2 Stirnabdeckungen
inkl. Sichtschutzbürsten für die Laufschiene 1.780 mm (kürzbar, bzw. gekürzt erhältlich)
1 Dormotion Einheit (SoftStop)

Das Schiebetürset ist lieferbar bis zu einer Laufschienenlänge von maximal 5.000 mm, gegen Mehrpreis.

Wir bitten bei einem solchen Bedarf um Ihre Anfrage.

technische Hinweise / Informationen:

Abmessungen des Glases: minimal 810 mm / maximal 2.500 mm Schiebetürbreite

ebenfalls bei Verwendung der DORMOTION-Funktion

maximales zulässiges Gesamtgewicht 80 kg
geeignet für 8 bis 13,5 mm Glasdicke (ESG und VSG)
Glasabstand zwischen Glasschiebetür und Festteil 20 mm
Einstand des Glases in der Laufschiene 31 mm
Luftabzug zum Boden 10 mm (+4 mm/-2 mm)
Laufschiene mit Seitenteilprofil 91 mm tief / 69 mm hoch
empfohlener seitlicher Überstand des Glases je Wandseite mind. 30 mm
Berechnung der empfohlenen Höhe des Schiebetürflügels effektiv:
Lichte Höhe -48 mm (Öffnung Höhe -38 mm Luftabzug im Profil - 10 mm Bodenluft)

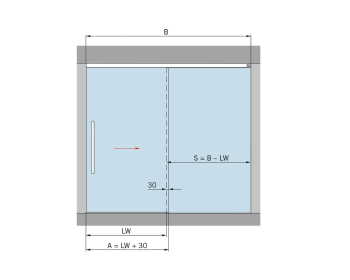

Berechnung der Flügel-/Festteilbreite:

Lichte Gesamtbreite geteilt durch 2, minus 2 mm Luft zur seitlichen Wand;
Zuschlag entweder bei der Schiebetür oder dem Festteil von 30 mm als Überstand;
oder aber bei mittiger Aufteilung je Glasteil +15 mm

Festteilhöhe: Lichte Höhe -54 mm Profilabzug oben für das Seitenteilprofil;
bei Verwendung des Bodenprofils unten minus 8 mm.
Ansonsten rechnen Sie unten den Abzug oder Bodeneinstand nach Ihrer Ausführungsplanung.

Glasberechnung per m²: Glasdicke x 2,5 kg/m²

Wir empfehlen die Verwendung zur unteren Anbindung des Festteils zum Fußboden mittels des Bodenprofils (Set) Nr. 36.811.
Zur seitlichen Rahmung des Festteils kann das U-Profil 20x20x20x2 mm Nr. 07.093 verwendet werden. (Luftabzug i.d. Regel bei dem U-Profil 5 mm).

Um die Deckblende gegen Überdrücken zu sichern (da die Endkappen bei Sturz-/Deckenmontage im Durchgang [zwischen seitlichen Wänden] nicht montiert werden können, kann gegen gegen Mehrpreis ein Set "Überdrückungsschutz" Nr. 36.890 mitbestellt werden.

Weiterhin kann es sinnvoll sein die Profile etwas kleiner zu bestellen, das der Durchgang breit ist,um bei Montage das Profil einfacher einzubringen.
Anderenfalls bei Bedarf bauseits leicht anpassen.

wichtiger Hinweis zur Verwendung der SoftStop-Funktion (sogenannte Dormotion-Einheiten):

Die Montage der Dormotion-Einheiten erfolgt nach werksseitiger Anpassung ab dem 08.11.2017 in einem Kanal des Laufschienenprofils.
Der Starter ist an der Glasschiebetür zu montieren.

Sollten Sie die "interne Verriegelung" (Zuhaltemöglichkeit der Schiebetür in der Laufschiene) einsetzen wollen,
so ist die Nutzung der Dormotion-Einheit zwingend erforderlich.

Montagehinweis - bei Montage in eine Decke / zwischen zwei fertige Wände an die Decke:

Auf Grund der Montage und der Einstellungen der Laufwagen / Endstopper usw., nach Einhängen der Tür in das Laufschienenprofil,
ist ein ungefährer Platzbedarf ab Vorderkante der Laufschiene (Seite der Deckblende) von ca. 150 mm noch erforderlich.
Diese Angabe ist ein Richtwert und abhängig von der individuellen Bausituation und des verwendeten Montagewerkzeuges.

Dieses Set kann gegen Mehrpreis geliefert werden bis zu einer Profil-Gesamtlänge von 5.000 mm.
Anderenfalls kann dies aus Einzelteilen bis zu 6.000 mm Länge zusammengestellt werden.
