DORMA RS 120 Schiebetürbeschlag für Wand-/ oder Deckenmontage
zum Verbau geeignet für:
- 1flügelige Schiebetür
oder auch - 1flügelige Schiebetür mit Seitenteil
erhältlich in:
- bis zu 950 mm Flügelbreite / Laufschiene 1.900 mm
- bis zu 1.450 mm Flügelbreite / Laufschiene 2.900 mm - nach Ihrer Auswahl

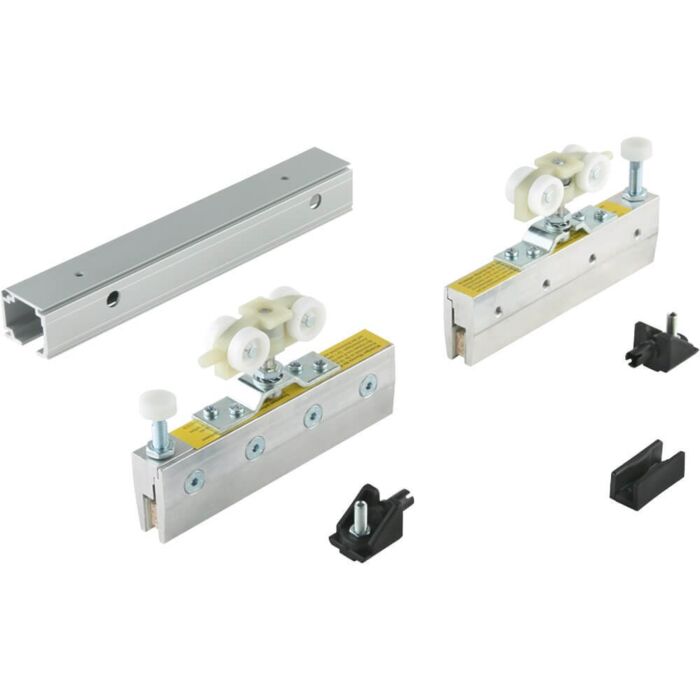

Set bestehend aus:
- Laufschiene Länge 1.900 / 2.900 mm (kürzbar)

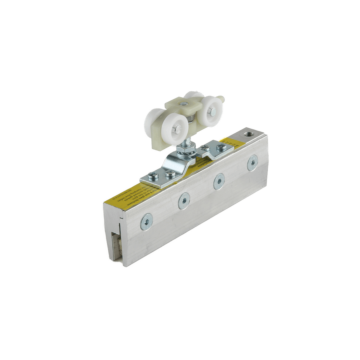

- 2 Klemm-Laufwagen für 8 und 10 mm Glasdicke
- 2 Stopper
- 1 Bodenführung (Kunststoff schwarz)
technische Hinweise / Informationen:
- maximal 950 7 1.450 mm Flügelbreite
- maximal 120 kg Flügelgewicht zulässig
(bei 3 Laufwagen bis 150 kg) - Schienenabmessungen ca. 48 mm tief;
mit beidseitigen Abdeckungen 52 mm / Schiene 48 mm hoch - Verstellbarkeit in der Höhe +/- 5 mm
- Gesamthöhe mit Abdeckung 143 mm

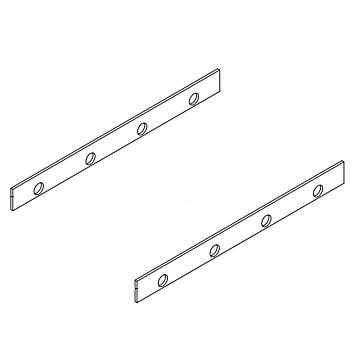

Zur Aufnahme von 12 mm Glasdicke benötigen Sie Zwischenplatten aus Leichtmetall für die beiden Klemmlaufwagen (Nr. 07.118).
Bestimmung des Glasmaßes:
- Wandmontage vor der Öffnung Lichte Höhe + ggfs. Überstand +18 mm
- Deckenmontage Lichte Höhe -118 mm
- je Seite wird in der Breite ein Überstand von 40 mm empfohlen
Berechnung des Glasgewichtes je m²: Glasdicke x 2,5kg/m²
Nicht im Set enthalten, optional für dieses Schiebetürsystem erhältlich:
- 3. Laufwagen zur Erhöhung der Gewichtsaufnahme von bis zu max. 150 kg

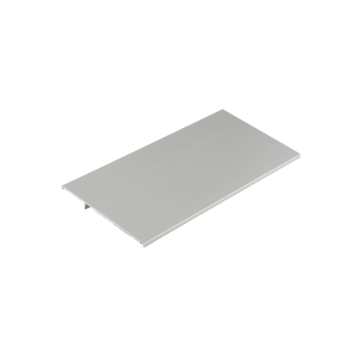

- Frontblenden einzeln ("Verkleidungsprofil") für die vollständige Verkleidung
der Laufschiene und darunter befindlichen Klemm-Laufwagen - Seitenteilprofil zur Aufnahme von feststehenden Glasseitenteilen

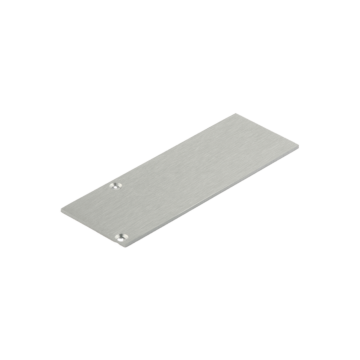

- passende Endkappen für die Abdeckung der Profilenden
