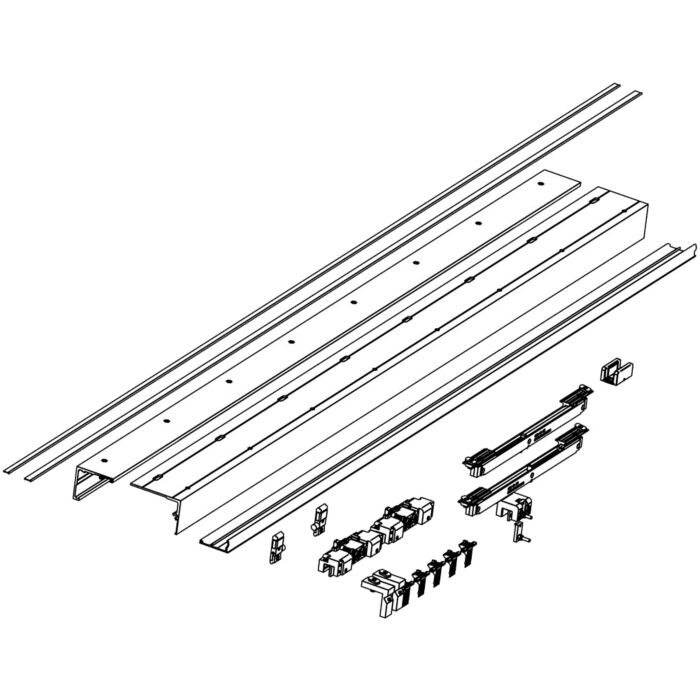

DORMA Schiebetürbeschlag-Set für Decken-Schlitzmontage - MUTO Comfort L 80 Pocket;
mit SoftStop (SoftClose); in Fixlänge bis 4.000 mm
- für einflügelige Glasschiebetür oder Holzschiebetür
Kein sichtbares Profil an der Decke, da dieses in einem Deckenschlitz einzulassen ist.
- für mind. 660 mm / max. 2.000 mm Schiebetürbreite (Flügelbreite)
- Fixlänge 4.000 mm - nach Ihrer Angabe

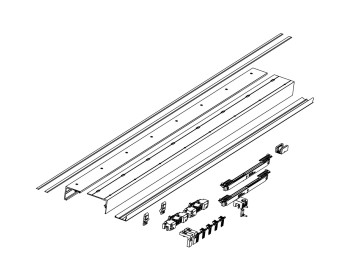

- inkl. aller notwendiger Profile für die Deckenmontage / Verblendung
- 2 Klemm-Laufwagen für 8 bis 13,5 mm Glasdicke, incl. Aushebeschutz
- 2 Endanschläge inkl. Fangvorrichtung
- inkl. Sichtschutzbürsten
- inkl. Dormotion-Einheiten (SoftStop)
- maximales zulässiges Gesamtgewicht 80 kg
- geeignet für 8 bis 13,5 mm Glasdicke (ESG und VSG)

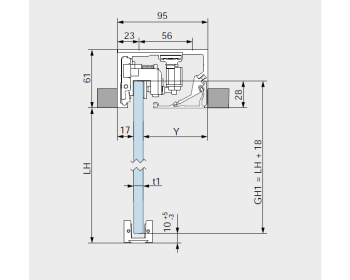

- Einstand des Glases in der Laufschiene / Decke 28 mm
- Luftabzug zum Boden 10 mm (+4 mm/-2 mm)
- Laufschiene 95 mm tief / 61 mm hoch
- Berechnung der empfohlenen Höhe des Glases effektiv:
Lichte Höhe vom Fertigfußboden bis Unterkante der Decke
+18 mm (Öffnung Höhe +28 mm Glaseinstand im Profil - 10 mm Bodenluft
Glasberechnung per m²: Glasdicke x 2,5 kg/m²
Hinweis von möglichen Schliessvarianten - für Ihre Berechnung der Laufschienenlänge:

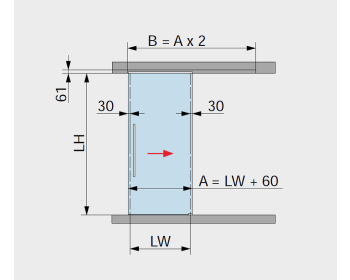

- Schiebetür schliesst überlappend - beidseitig

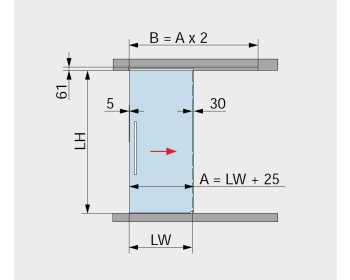

- Tür überlappt auf beiden Seiten, empfohlener seitlicher Überstand des Glases je Wandseite mind. 30 mm - Schiebetür schliesst gegen Wand - einseitig
- an der Griffseite empfohlener Luftspalt zwischen Glasschiebetür und Wand 5 mm
- in Öffnungsrichtung ist das Glas überlappend, empfohlener Überstand 30 mm
wichtiger Montagehinweis:
Bei Verbau als Deckenschlitzlösung innerhalb einer Trockenbauwand,
darf die Befestigung der Verkleidung (z.B. Gipskartonplatte) NICHT am MUTO Schienenprofil erfolgen.
Durch eine Befestigung am Profil könnte eine Beschädigung der verbauten Schiebetürtechnik hervorgerufen werden.

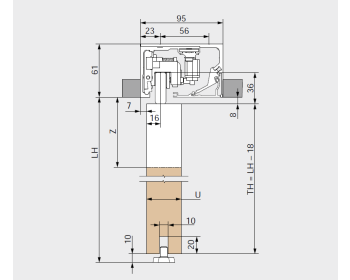

Bei Einbau einer Holzschiebetür (28 - 50 mm) benötigen Sie ein Adapterprofil, welches in die Laufwagen eingespannt und mit dem Holz verschraubt wird.
