MUTO Comfort L 80 Pocket Komplettset für Deckenschlitzmontage, für 1flügelige Schiebetür mit 750 mm oder 1.000 mm Flügelbreite

Schiebetürbeschlag für Decken-Schlitzmontage - MUTO Comfort L 80 Pocket;
mit SoftStop (SoftClose); für 750 mm oder 1.000 mm Schiebetürbreite
- für einflügelige Glasschiebetür oder Holzschiebetür

Kein sichtbares Profil an der Decke, da dieses in einem Deckenschlitz einzulassen ist.

• wahlweise für 750 mm oder 1.000 mm Schiebetürbreite (Flügelbreite)
• Laufschienenlänge 1.500 mm bei 750 mm Flügelbreite
• Laufschienenlänge 2.000 mm bei 1.000 mm Flügelbreite

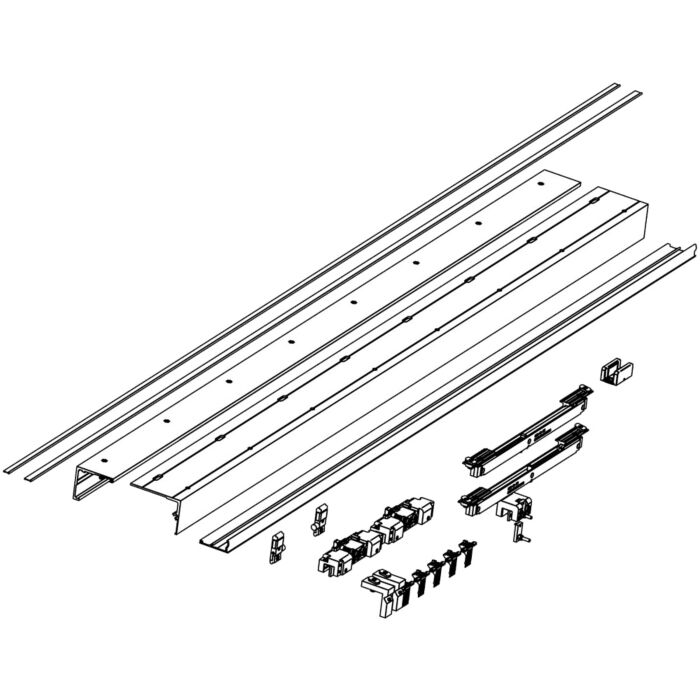

• inkl. aller notwendiger Profile für die Deckenmontage / Verblendung
• 2 Klemm-Laufwagen für 8 bis 13,5 mm Glasdicke, incl. Aushebeschutz
• 2 Endanschläge inkl. Fangvorrichtung
• 1 Bodenführung
• inkl. Sichtschutzbürsten
• inkl. Dormotion-Einheiten (SoftStop)

• Abmessungen des Glases:   minimal 750 mm / maximal 1.000 mm Schiebetürbreite
• ebenfalls bei Verwendung der DORMOTION-Funktion  (SoftStop)
• maximales zulässiges Gesamtgewicht 80 kg
• geeignet für 8 bis 13,5 mm Glasdicke (ESG und VSG)

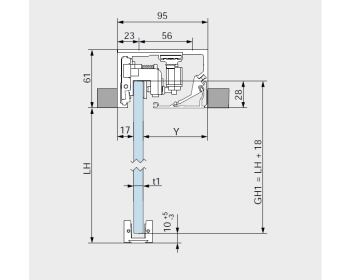

• Einstand des Glases in der Laufschiene / Decke 28 mm
• Luftabzug zum Boden 10 mm (+4 mm/-2 mm)
• Laufschiene 95 mm tief / 61 mm hoch
• Berechnung der empfohlenen Höhe des Glases effektiv:
  Lichte Höhe vom Fertigfußboden bis Unterkante der Decke
  +18 mm  (Öffnung Höhe +28 mm Glaseinstand im Profil - 10 mm Bodenluft

Glasberechnung per m²:  Glasdicke x 2,5 kg/m²

Hinweis von möglichen Schliessvarianten - für Ihre Berechnung der Laufschienenlänge:

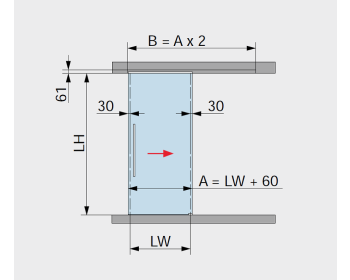

• Schiebetür schliesst überlappend - beidseitig
  - Tür überlappt auf beiden Seiten, empfohlener seitlicher Überstand des Glases je Wandseite mind. 30 mm

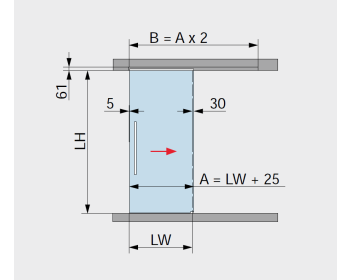

• Schiebetür schliesst gegen Wand - einseitig
  - an der Griffseite empfohlener Luftspalt zwischen Glasschiebetür und Wand 5 mm
  - in Öffnungsrichtung ist das Glas überlappend, empfohlener Überstand 30 mm

wichtiger Montagehinweis:

Bei Verbau als Deckenschlitzlösung innerhalb einer Trockenbauwand,
darf die Befestigung der Verkleidung (z.B. Gipskartonplatte) NICHT am MUTO Schienenprofil erfolgen.
Durch eine Befestigung am Profil könnte eine Beschädigung der verbauten Schiebetürtechnik hervorgerufen werden.

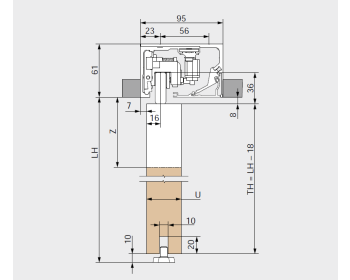

Bei Einbau einer Holzschiebetür (28 - 50 mm) benötigen Sie ein Adapterprofil, welches in die Laufwagen eingespannt und mit dem Holz verschraubt wird.
