Flinter Beschlagset 8-608, für 3flg. Falt-Duschtür, nach innen faltend

Beschlagset Pauli und Sohn Flinter 8-608 für Echtglas;
in dieser Setausführung für 6 und 8 mm Glasdicke (ESG),
als Badewannenlösung (Dusch-Wannen-Kombi), auf der Badewanne aufsitzend,
für eine dreiteilige Faltanlage zur wandseitigen Befestigung, nach innen faltend

• Anschlagtürausführung einseitig öffnend 90°
• mit Federtechnik, abhängig von der Türgrösse und Glasdicke, siehe Hinweis unten
• Nulllagenstellung (feste Einrastfunktion bei 0°)
• Bänder auf den letzten Zentimetern selbstschließend
• verdeckte Verschraubung mit Abdeckkappe
• durchgehende Dichtungen im Bandbereich beschlagseitig
• sehr flache Gegenplatte
• flexible Montage durch Langlöcher im Wandbereich
• Beschlaghersteller Pauli und Sohn
• Beschläge aus hochwertigem Zink-Druckguss
• geeignet für 6 und 8 mm Glasdicke (ESG)
• geeignet für 10 mm Glasdicke (ESG) mit entsprechender Anpassung der Dichtungen
• DIN links und rechts verwendbar
• Tragfähigkeit bis max. 36 kg

• für bauseits vorhandenes Glas
  max. Türflügelbreite 900 mm, bei einer Türhöhe von 2.000 mm bei 8 mm Glas

Bitte beachten Sie bei der Ermittlung der Federanzahl, dass die an der Wand zu befestigenden Bänder
die Last der kompletten Faltanlage (Gesamtbreite) zu tragen haben.
Zur Ermittlung der optimalen Bandausführung, bitte hier klicken.

Dieses Flinter 8-608 Duschbeschlagset besteht aus folgenden Komponenten:

• 2 x Duschtürband "Flinter" Glas an Wand 90°, nach innen öffnend (Federausführung in Abhängigkeit der Türgrösse) Nr. 8150
• 2 x Duschtürband "Flinter" Glas an Glas 180°, nach innen öffnend(Federausführung in Abhängigkeit der Türgrösse) Nr. 8160
• 2 x Duschtürband "Flinter" Glas an Glas 180°, nach aussen öffnend (Federausführung in Abhängigkeit der Türgrösse) Nr. 8162

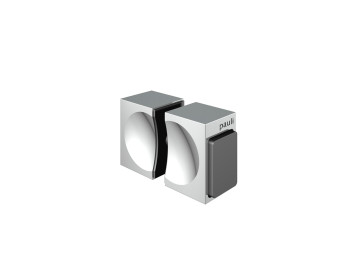

• 1 x eckiger Duschtürknopf, beidseitig, 28 mm breit mit seitlichen Griffvertiefungen, mit einseitig schwarzem Gummianschlag Nr. 8273
• 2 x eckiger Duschtürknopf, einseitig, Gegenseite aufliegende Gegenplatte, 28 mm breit mit seitlichen Griffvertiefungen, mit einseitig schwarzem Gummianschlag Nr. 8271
• 2 x Anschlagdichtung 2.010 mm lang Nr. 8857
• 1 x seitliche Streifdichtung 2.010 mm lang Nr. 8861
• 1 x untere Duschtürdichtung als Wasserabweisprofil 2.010 mm Nr. 8863

Die Angabe der Tragfähigkeit in kg bezieht sich auf das Gewicht eines Türflügels mit 2 Türbändern.
Ein Einbau eines zusätzlichen Duschtürbandes erhöht nicht die Tragfähigkeit.

auf Anfrage möglich:

Eine Lieferung ist auf Ihren Wunsch hin auch mit anderen Dichtungslösungen lieferbar.

Das Beschlagset ist auch für 10 mm Glas erhältlich.

Einbauhinweis:
In der Montage ist die einseitige Lasche nach innen zu montieren.
Dadurch bestimmt sich die Öffnungsrichtung nach innen.
