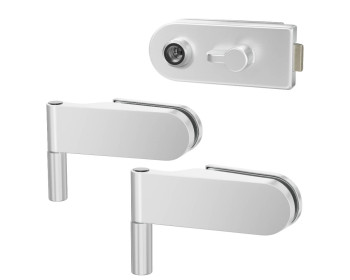

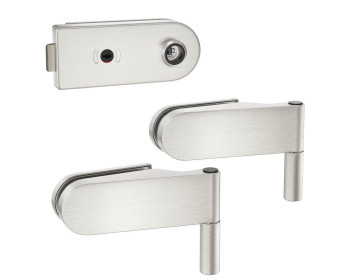

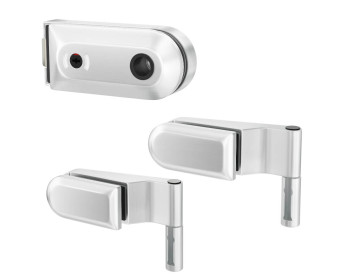

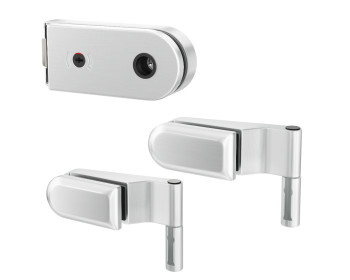

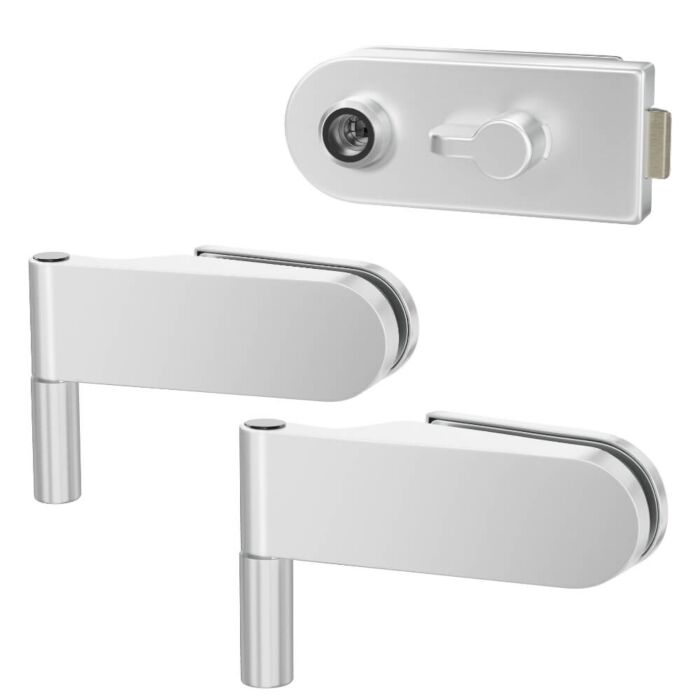

- Glasinnentür-Beschlag für den privaten Wohnbereich; bestehend aus einem Schloss und 2 Türbändern
- Schloss in WC-Ausführung, zur Verriegelung mittels Bedienknebel
- Bedienknebelsitz in Abhängigkeit der DIN-Richtung (auf der WC-Seite)
- Anzeige rot/weiß
- Schloss wahlweise mit hoher/profilierter oder flacher Schloss-Klemmplatte (Schlossgegenseite)
- Schloss-Einsatz mit geräuschhemmenden KS-Innenteilen
- vorgerichtet für Türdrücker mit Drückerführung (ohne Rosetten)
- einstellbare / verschleißarme Drückerfeder für schwere Drücker
- Standardfalle Messing vernickelt / Flüsterfalle Kunststoff schwarz, lose beiliegend
- 1-tourig / 19 mm Riegel-Ausschluss
- 2teilige Türbänder zum Einhängen; wir empfehlen die Verwendung von Rahmenteilen mit verlängertem Bolzen
- links und rechts verwendbar (Umbau lt. Montageanleitung)
- geeignet für 8 mm Glasdicke (ESG)
- geeignet bis max. 47 kg Gesamtgewicht (abhängig v.d. verwendeten Rahmenteilen)
- DIN-Richtung nach Ihrer Auswahl, einbaubedingt:
-
- einwärts ODER auswärts öffnend

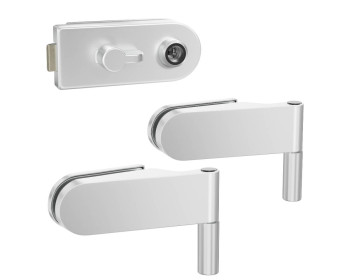

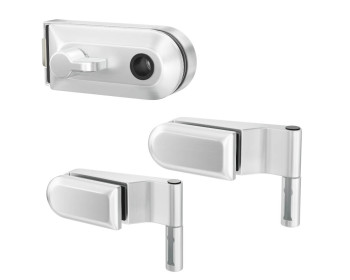

Sie erhalten bei einer Garnitur folgende Teile:
- ein WC-Schloss mit Bedienknebel und Anzeigefunktion, mit Klemmplattenausführung hoch/profiliert, oder flach (nach Ihrer Auswahl)
- 2 Bänder mit Hülsen
- Klemmplatten für Bänder incl. Abdeckung
- Schrauben etc. zur Montage des Schlosses / der Bänder
- eine Montageanleitung
Ausführung Sonderfarbe oder Sondereloxal - auf Anfrage lieferbar.
Bitte bestellen Sie passende Rahmenteile, als Verbindung zwischen den STUDIO-Türbändern
und Ihrer Zarge, gleich passend mit.

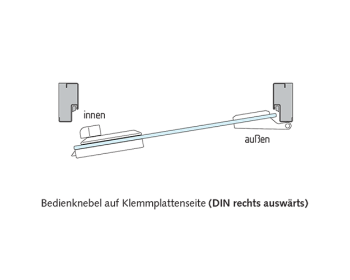

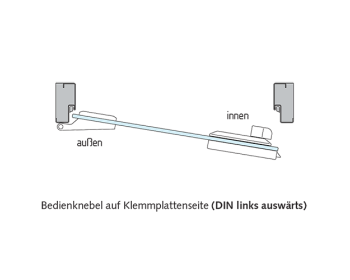

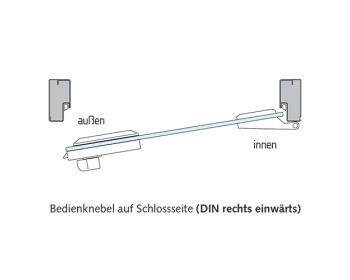

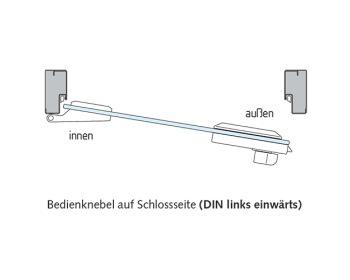

Bestimmung der DIN-Richtung bei WC-Schössern:
Die DIN-Richtungsbestimmung erfolgt nach Ansicht der Tür in Öffnungsrichtung - auf die Bandseite.
Werden die Bänder links montiert ergibt sich daraus DIN links, bei rechter Montage DIN rechts.
Die Öffnungsrichtung bei WC-Schlössern wird danach bestimmt, ob die Tür in das Bad/WC öffnet = einwärts öffnend, oder nach aussen öffnet = auswärts öffnend.
| Hersteller | WSS |
|---|
Darstellung von WSS Beschlagfarben
Die Darstellung zeigt die am häufigst gewählten Farben. Diese sind nicht generell für jeden Einzelartikel verfügbar.
Die Verfügbarkeit wird in der Auswahl angezeigt.
Bitte beachten Sie, das die Ansicht der Farben am PC oder mobilen Endgeräten etwas zum Original abweichen kann.
Andere gewünschte Farben sind ggfs. auf Rückfrage / Angebot verfügbar.
Alu Sondereloxal
Die nachfolgenden Farben sind auf Anfrage, bei einem Grossteil der Artikel als Sondereloxalfarben, erhältlich:
Alu RAL-beschichtet
Bei WSS STUDIO GARNITUREN (OLIS = gerundete Ausführung / ALEA = eckige Ausführung)
kann zwischen unterschiedlichen Formen der Klemmplatte des Schlosses gewählt werden.
Es handelt sich dabei um die Schlossgegenseite.
| Ausführung = "hohe Klemmplatte" des Schlosses (= Standard): | ||
| gerundete Systemausführung OLIS: | eckige Systemausführung ALEA: | |
|
|
|
| Ausführung = "flache Klemmplatte" des Schlosses: | ||
| gerundete Systemausführung OLIS: | eckige Systemausführung ALEA: | |
|
|
Nachfolgend eine Gegenüberstellung der Klemmplatte vom Schloss anhand der eckigen Systemausführung "ALEA":
Abbildung oben: "hohe Klemmplatte" | Abbildung unten: "flache Klemmplatte"
Bei WSS WC-Schlossausführungen kann die DIN-Richtung nicht wahlweise umgebaut werden.
Daher ist es wichtig die Einbausituation der Tür zu kennen, um die DIN-Richtung für das Schloss zu bestimmen.
Technische Informationen:

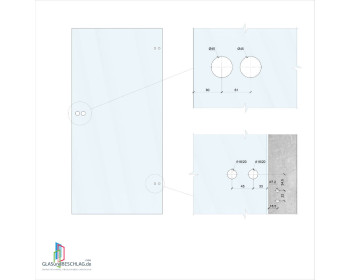

Glasbearbeitung:
Montageanleitungen
Über WSS (Schlechtendahl)
WSS ist Spezialist für hochwertige Komponente für Fassaden, Fenster, Türen & Toren u. beschäftigt am Gründungsstandort in Heiligenhaus rund 300 Mitarbeiter.
Passende WSS Türdrücker für Schlösser mit Drückerführung finden Sie wenn Sie auf das nachfolgende Bild klicken.
