DORMA MUTO Premium XL 150 Schiebetürbeschlag für Wand oder Deckenmontage, bis 2.500 mm Flügelbreite

DORMA MUTO Premium - XL 150 Schiebetürbeschlag

erhältlich für:

• Wandmontage
• Deckenmontage - nach Ihrer Auswahl

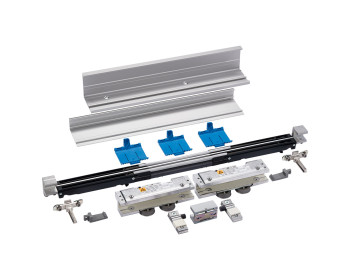

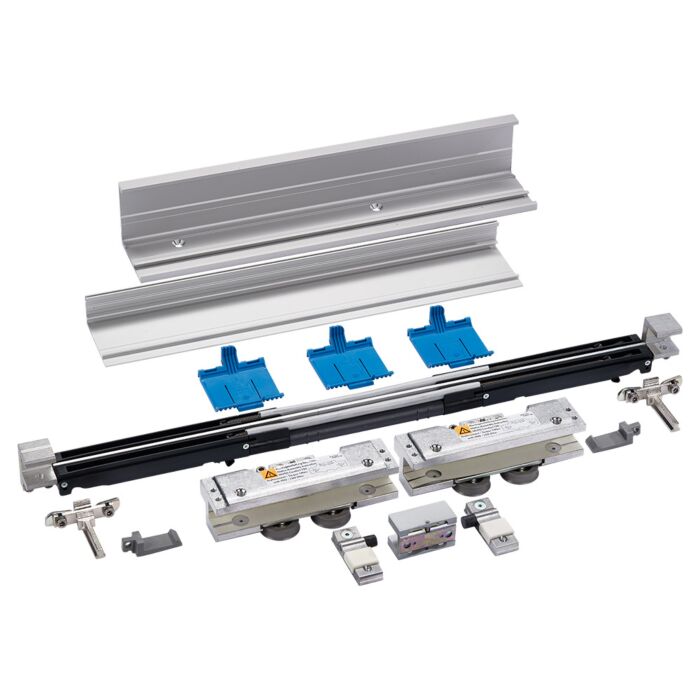

bestehend aus

• Laufschienenlänge 2.480 mm bis max. 5.000 mm (kürzbar)
• Abdeckprofillänge 2.480 mm bis max. 5.000 mm (kürzbar)
• 2 Klemm-Laufwagen für 8 bis 13,5 mm Glasdicke, incl. Aushebeschutz
• 2 Endanschläge inkl. Fangvorrichtung
• 1 Bodenführung
• 2 Stirnabdeckungen
• inkl. Sichtschutzbürsten bis max. 5.000 mm
• inkl. Dormotion-Einheit (SoftStop/SoftClose)

• Abmessungen des Glases:   minimal 1.020 mm / maximal 2.500 mm
• maximales zulässiges Gesamtgewicht 150 kg
• geeignet für 8 bis 13,5 mm Glasdicke (ESG und VSG)

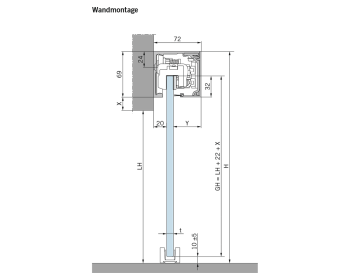

• Wandabstand des Glases :  20 mm
• Einstand des Glases in der Laufschiene 32 mm
• Luftabzug zum Boden 10 mm (+/- 5 mm)
• Laufschiene 72 mm tief / 69 mm hoch

• empfohlener seitlicher Überstand des Glases je Wandseite mind. 30 mm

Berechnung der empfohlenen Höhe des Glases effektiv:

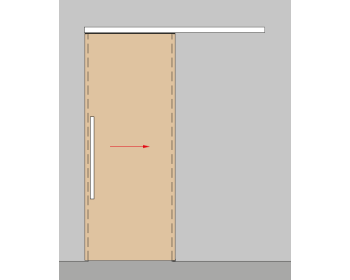

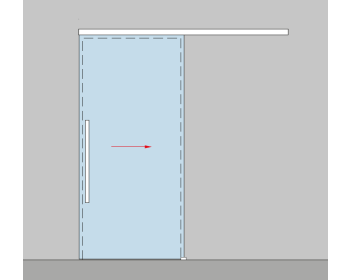

Wandmontage:

Lichte Höhe +52 mm  (Öffnung Höhe +30 mm Überstand + 32 mm Glaseinstand - 10 mm Bodenluft)
mindestens jedoch Lichte Höhe +22 mm (=wandbündiger Abschluß der Laufschiene !)

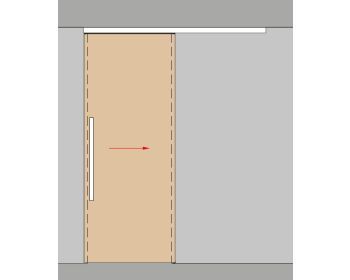

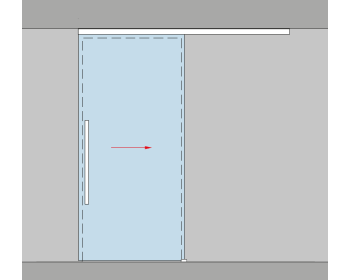

Deckenmontage:

Lichte Höhe -47 mm  (Öffnung Höhe -37 mm Abzug in der Laufschiene - 10 mm Bodenluft)

Glasberechnung per m²:  Glasdicke x 2,5 kg/m²

Hinweis bei Wandmontage:

Sollten bauseits Sockelleisten vorhanden sein, so muss ggfs. die Bodenführung in Richtung der Öffnung versetzt, oder die Sockelleiste ausgespart werden.
Sprechen Sie uns bitte an. Wir stimmen uns gern mit Ihnen ab.

► Sollten Sie eine Holzschiebetür verbauen wollen, benötigen sie zusätzlich ein Adapterprofil (36.461 / 36.464), das Sie seperat dazu bestellen können.
