DORMA MUTO Premium XL 80 Schiebetürbeschlag zur Deckenmontage, bis zu 1.450 mm Flügelbreite mit SoftStop

MUTO Premium - XL 80 Schiebetürbeschlag zur Deckenmontage

erhältlich in:

• 1.780 mm Laufschiene / bis zu 900 mm Flügelbreite
• 2.380 mm Laufschiene / bis zu 1.200 mm Flügelbreite
• 2.880 mm Laufschiene / bis zu 1.450 mm Flügelbreite - nach Ihrer Auswahl

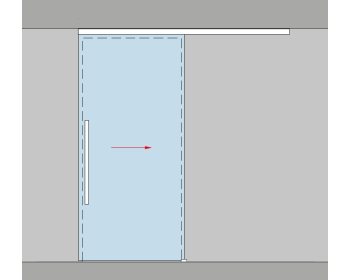

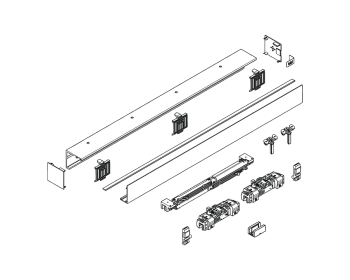

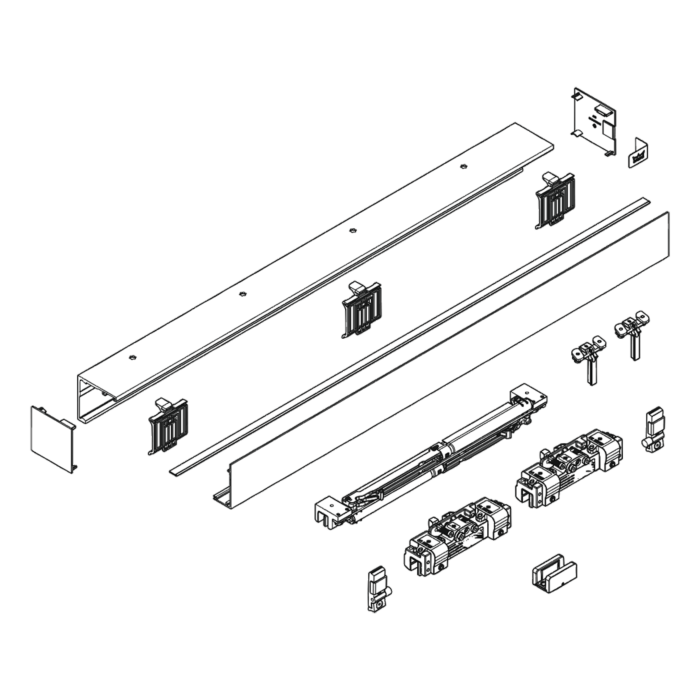

für eine Glasschiebetür, bestehend aus

• Laufschienenlänge 1.780 / 2.380 / 2.880 mm (kürzbar)
• Abdeckprofillänge  1.780 / 2.380 / 2.880 mm (kürzbar)
• 2 Klemm-Laufwagen für 8 bis 13,5 mm Glasdicke, incl. Aushebeschutz
• 2 Endanschläge inkl. Fangvorrichtung
• 1 Bodenführung
• 2 Stirnabdeckungen
• inkl. Sichtschutzbürsten
• inkl. Dormotion-Einheit (SoftStop/SoftClose)

• Abmessungen des Glases:   minimal 810 mm / maximal 900 / 1.200 / 1.450 mm
• maximales zulässiges Gesamtgewicht 80 kg
• geeignet für 8 bis 13,5 mm Glasdicke (ESG und VSG)
• Wandabstand des Glases :  20 mm
• Einstand des Glases in der Laufschiene 32 mm
• Luftabzug zum Boden 10 mm (+/- 5 mm)
• Laufschiene 72 mm tief / 69 mm hoch

• empfohlener seitlicher Überstand des Glases je Wandseite mind. 30 mm
• Berechnung der Höhe des Glases effektiv:
  Lichte Höhe -47 mm  (Öffnung Höhe -37 mm Abzug in der Laufschiene - 10 mm Bodenluft)

  Glasberechnung per m²:  Glasdicke x 2,5 kg/m²

Sollten bauseits bei einer Montage vor der Wand Sockelleisten vorhanden sein, so muss ggfs. die Bodenführung in Richtung der Öffnung versetzt,
oder die Sockelleiste ausgespart werden. Sprechen Sie uns bitte an. Wir stimmen uns gern mit Ihnen ab.

Montagehinweis - bei Montage in eine Decke / zwischen zwei fertige Wände an die Decke:

Auf Grund der Montage und der Einstellungen der Laufwagen / Endstopper usw., nach Einhängen der Tür in das Laufschienenprofil,
ist ein ungefährer Platzbedarf ab Vorderkante der Laufschiene (Seite der Deckblende) von ca. 150 mm noch erforderlich.
Diese Angabe ist ein Richtwert und abhängig von der individuellen Bausituation und des verwendeten Montagewerkzeuges.

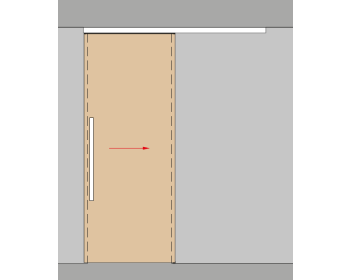

► Sollten Sie eine Holzschiebetür verbauen wollen, benötigen sie zusätzlich ein Adapterprofil (36.461 / 36.464), das Sie seperat dazu bestellen können.
