DORMA MUTO Premium XL 80 Schiebetürbeschlag-Set für Wand oder Deckenmontage, bis max. 2.500 mm Flügelbreite

mit SoftStop, geeignet bis 80 kg Gewicht, 1780 mm Profillänge
bitte anfragen

Artikelnummer: 36.520-36.522

* Pflichtfelder

Produkt anfragen
Um Anfragen zu diesem Produkt stellen zu können, konfigurieren Sie es bitte zuerst.
    • trägt bis zu 80 kg trägt bis zu 80 kg
    • Wohnbereich Wohnbereich
    zzgl. 28,58 € Versandkosten
    für Lieferungen nach Deutschland
    Lieferung zwischen 11.04.2024 und 15.04.2024
    Mehr zum
    Produkt:
    Details
    Zusatzinformation
    Beschlagfarben
    Technische Informationen
    Montageanleitung
    Hersteller
    Details

    DORMA MUTO Premium XL 80 Schiebetürbeschlag-Set

    erhältlich für:

    • Wandmontage
    • Deckenmontage - nach Ihrer Auswahl

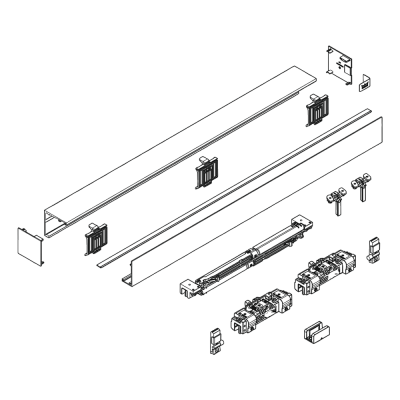

    bestehend aus

    • Laufschienenlänge 1.780 bis max. 5.000 mm (kürzbar)
    • Abdeckprofillänge 1.780 mm bis max. 5.000 mm (kürzbar)
    • 2 Klemm-Laufwagen für 8 bis 13,5 mm Glasdicke, incl. Aushebeschutz
    • 2 Endanschläge inkl. Fangvorrichtung
    • 1 Bodenführung
    • 2 Stirnabdeckungen
    • inkl. Sichtschutzbürsten max. bis 5.000 mm
    • inkl. Dormotion-Einheit (SoftStop/SoftClose)
    technische Hinweise / Informationen:
    • Abmessungen des Glases:   minimal 810 mm / maximal 2.500 mm
    • maximales zulässiges Gesamtgewicht 80 kg
    • geeignet für 8 bis 13,5 mm Glasdicke (ESG und VSG)
    • Wandabstand des Glases :  20 mm
    • Einstand des Glases in der Laufschiene 32 mm
    • Luftabzug zum Boden 10 mm (+/- 5 mm)
    • Laufschiene 72 mm tief / 69 mm hoch

    • empfohlener seitlicher Überstand des Glases je Wandseite mind. 30 mm

    Berechnung der empfohlenen Höhe des Glases effektiv:

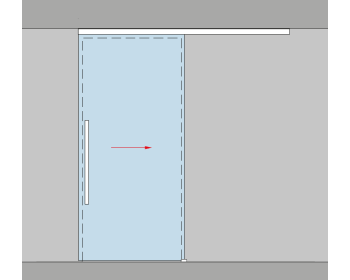

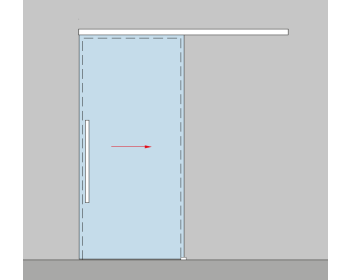

    Wandmontage:

    Lichte Höhe +52 mm  (Öffnung Höhe +30 mm Überstand + 32 mm Glaseinstand - 10 mm Bodenluft)
    mindestens jedoch Lichte Höhe +22 mm (=wandbündiger Abschluß der Laufschiene !)

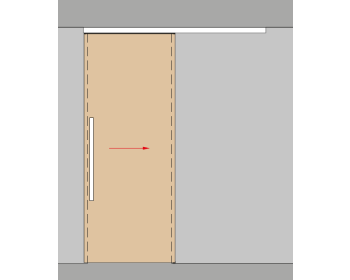

    Deckenmontage:

    Lichte Höhe -47 mm  (Öffnung Höhe -37 mm Abzug in der Laufschiene - 10 mm Bodenluft)

    Glasberechnung per m²:  Glasdicke x 2,5 kg/m²

    Hinweis bei Wandmontage:

    Sollten bauseits Sockelleisten vorhanden sein, so muss ggfs. die Bodenführung in Richtung der Öffnung versetzt, oder die Sockelleiste ausgespart werden.
    Sprechen Sie uns bitte an. Wir stimmen uns gern mit Ihnen ab.

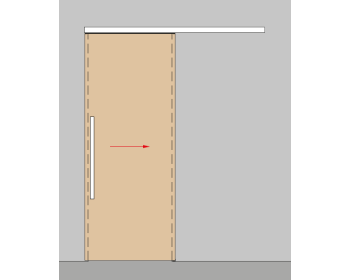

    ► Sollten Sie eine Holzschiebetür verbauen wollen, benötigen sie zusätzlich ein Adapterprofil (36.461 / 36.464), das Sie seperat dazu bestellen können.

    Zusatzinformation
    Hersteller Dorma
    Beschlagfarben

    Darstellung von DORMA GLAS Beschlagfarben

    LM silber eloxiert      LM Niro eloxiert (Edelstahloptik)      LM weiß      LM schwarz beschichtet (matt/ähnl. RAL 9005)

    Bitte beachten Sie, das die Ansicht der Farben am PC oder mobilen Endgeräten etwas zum Original abweichen kann.


    Weitere Farben, welche standardmäßig nicht für alle Artikel zur Verfügung stehen (z.B. alte Farbgeneration) sind über LM Sondereloxaltöne SE oder Sonderfarben SF auf Anfrage möglich:

    LM Sondereloxaltöne SE (199)      Sonderfarben SF (399)
