DORMA MUTO Premium Telescopic 80 SET zur Deckenmontage 2flg. mit Festteil, Mitfahrende oder Unterflur-Bodenführung

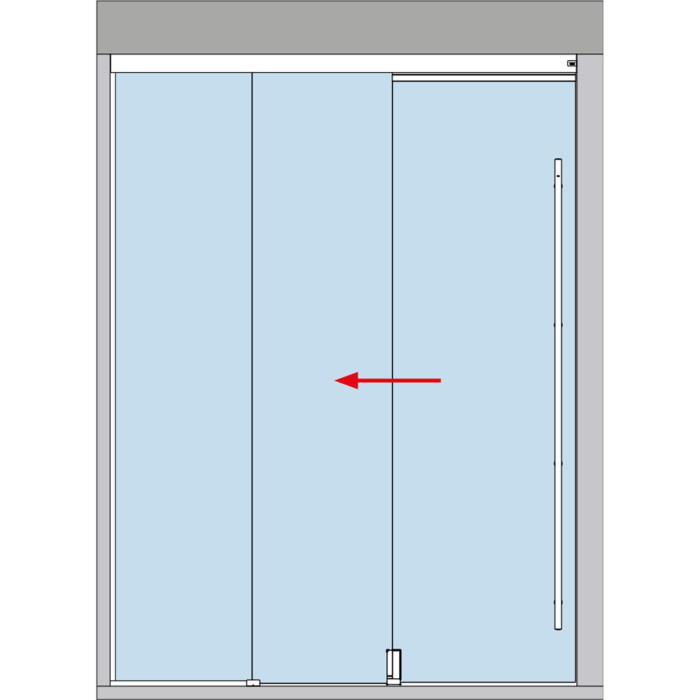

DORMA MUTO Premium Telescopic 80 SET für eine 2flg. Schiebetür mit Festteilausführung zur Montage an die Decke im Durchggangsbereich;
zum Verschieben beider Glasschiebetüren vor das feststehende Seitenteil,
für maximale Flügelbreite 1.000 mm des Langsamläufers oder max. 3.000 mm Laufschienlänge

• Montagemöglichkeiten nach Wahl:

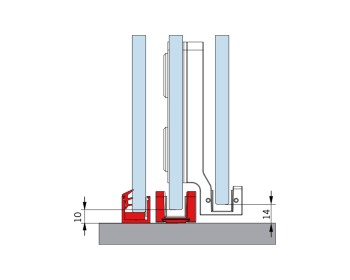

• Mitfahrende Bodenführung

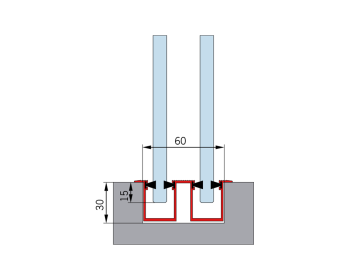

• Unterflurbodenführung - Informationen dazu siehe unten

• erhältlich in:

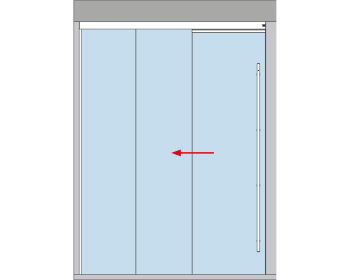

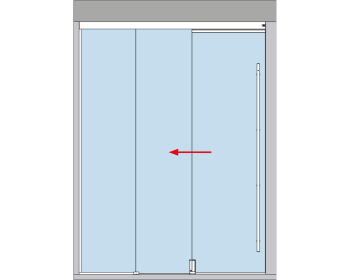

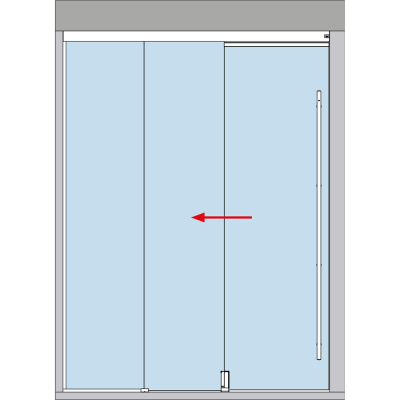

• DIN rechts - nach links öffnend - nach rechts schließend

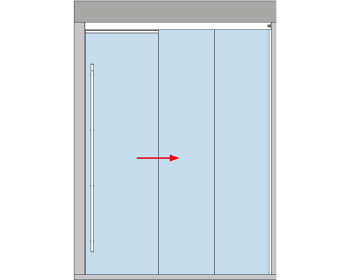

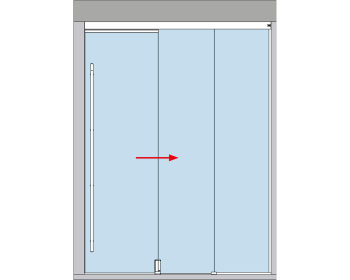

• DIN links - nach rechts öffnend - nach links schließend (nach Ihrer Auswahl)

SET bestehend aus :

• 1 Profilset Telescopic
• 4 Klemm-Laufwagen (für 8 - 13,5 mm Glasdicke) inkl. Aushebeschutz
• 2 Endanschläge inkl. Fangvorrichtung
• 1 Telescopic Seilsystem
• 2 Stirnabdeckungen inkl. Sichtschutzbürsten

• 1 mitfahrende Bodenführung und 1 Bodenführung oder
  1 Unterflurboden-Set (nach Ihrer Auswahl)

technische Hinweise / Informationen:

• Abmessungen des Glases: für 1.000 mm Glasschiebetürbreite des Langsamläufers bzw. max. 3.000 mm Laufschienenlänge
• maximales zulässiges Gesamtgewicht je Schiebetür 80 kg
• geeignet für 8 - 13,5 mm Glasdicke bei den Schiebetüren;
• bei Verwendung von VSG (Verbundsicherheitsglas) empfehlen wir das passende Zubehör für VSG zum Verkleben in den Klemmlaufwagen

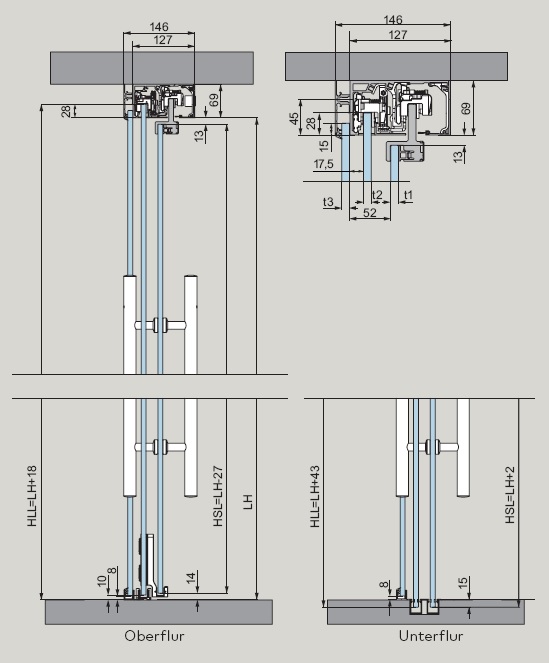

• Abstand der schnelllaufenden Schiebetür ("Schnellläufer") ca. 52 mm zum Festteil
  Abstand der langsamlaufenden Schiebtür ("Langsamläufer") ca. 17,5 mm zum Festteil
• Einstand des Langsamläufers in der Laufschiene 28 mm
• Abstand Glasoberkante des Schnellläufers bis Unterkante Laufschienenprofil 13 mm
• Einstand des feststehenden Seitenteils oben im Seitenteilprofil 15 mm
• Luftabzug zum Boden 10 mm bei dem Langsamläufer
• Luftabzug zum Boden 14 mm bei dem Schnellläufer
• Luftabzug zum Boden 8 mm bei dem feststehenden Seitenteil bei Verwendung des Bodenprofils (36.810 / 36.811);
  bei Verwendung anderer Profile zum Rahmen z.B. U-Profil oder bei Einlassen des Festteils in den Boden sind die jeweiligen Luftabzüge
  oder Glasmaßzugaben zu berücksichtigen
• Laufschiene 127 mm tief auf der Montageseite zuzüglich 19 mm Seitenteilprofil
• Laufschiene und Seitenteilprofil jeweils  69 mm hoch

Das Bodenprofil zur Rahmung des Festteils zum Boden ist nicht Bestandteil dieses Beschlagssets.
Bei Bedarf kann das Festteil seitlich zur Wand beispielsweise mit einem U-Profil gerahmt werden (z.B. 07.092 / 07.093)

Der vordere Schiebetürflügel "Schnellläufer" (Ansicht von der Montageseite) wird unterhalb des Laufschienenprofils geklemmt.
Der Langsamläufer ist die Schiebetür welche sich im Abstand von 17,5 mm zum Festteil befindet.

Die Berechnungsgrundlagen entnehmen Sie bitte den technischen Details im Reiter "technische Informationen".

Zur Ausführung dieses Schiebtürsets erhalten Sie Skizzen zur Prüfung und Freigabe.

• verwendbare Glasdicken 8 mm - 13,5 mm
• Glasberechnung per m²:  Glasdicke x 2,5 kg/m²

Die nachfolgende Übersicht dient zur grundlegenden Planung der Ausführungsmöglichkeiten.
In Abhängigkeit der Einbaumöglichkeiten können ggfs. kleinere oder größere Öffnungen mit diesem Set bzw. dann angepasstem Set ausgeführt werden. Dies muss jedoch im Vorfeld abgestimmt werden, wir führen hier eine Abstimmung mit dem technischen Service des Herstellers durch.

Die Angaben sind daher bestimmend für standardisierte Öffnungs-/Flügeldefinitionen.

Ausführungsgrundlage bei diesem Set:

• Deckenmontage = beide Glasschiebetüren fahren vor das feststehende Seitenteil

• Montage "ohne Griffstange" = Das Bewegen des Schnellläufers erfolgt mittels eines Griffmuschelpaares, oder über eine Griffstange mit Griffleiste auf der zum Langsamläufer zugewandten Glasseite
• Montage "mit Griffstange" = Das Verschieben der Glasschiebetüren erfolgt mittels eines Türgriffpaares (Griffstange auf beiden Glasseiten). Dafür wird ein Überstand ("V" - siehe technische Informationen) für den Einbau der Griffstange bei dem Schnellläufer zum Langsamläufer berücksichtigt.
  Den Überstand "V" des Schnellläufers zum Langsamläufer berücksichtigen wir standardmäßig mit 120 mm. Sollten Sie einen anderen Überstand wünschen, geben Sie das bitte an.

Größere Ausführungen im Bezug auf Laufschienenlänge bzw. Flügelbreiten sind gegen Mehrpreis auf Anfrage möglich.

Bei Bedarf bieten wir Ihnen gern dieses Schiebetürsystem komplett mit Glas an.
