Anfrage auf Maß

DORMA

DORMA MUTO Premium Telescopic 80 SET 2flügelig zur Montage Glas an Glas, mitfahrende oder Unterflur-Bodenführung

für max. 1.000 mm Flügelbreite des Langsamläufers - ODER
max. 3.000 mm Laufschienenlänge
OHNE Grifftechnik

ab: 1.828,79 €

Artikelnummer: 36.707-36.720

* Pflichtfelder

    • trägt bis zu 80 kg trägt bis zu 80 kg
    zzgl. 28,58 € Versandkosten
    für Lieferungen nach Deutschland
    Lieferung zwischen 02.05.2024 und 06.05.2024
    Mehr zum
    Produkt:
    Details
    Zusatzinformation
    Beschlagfarben
    Technische Informationen
    Montageanleitung
    Hersteller
    Details

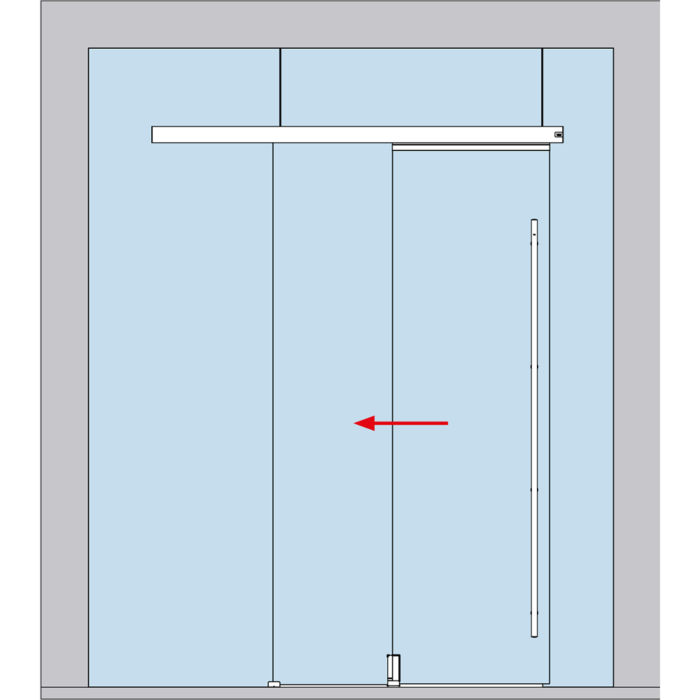

    DORMA MUTO Premium Telescopic 80 SET für eine 2flg. Schiebetür zur Montage an ein Glas-Oberlicht und 2 feststehenden Glas-Seitenteilen;
    zum Verschieben der Glasschiebetüren vor ein feststehendes Seitenteil,
    für maximale Flügelbreite 1.000 mm des Langsamläufers oder max. 3.000 mm Laufschienenlänge

    • Montagemöglichkeiten nach Wahl:
      • Mitfahrende Bodenführung
      • Unterflurbodenführung - Informationen dazu siehe unten Planungshinweise
    • erhältlich in:
      • DIN rechts (Set 10) - nach links öffnend - nach rechts schließend
      • DIN links (Set 11) - nach rechts öffnend - nach links schließend (nach Ihrer Auswahl)

    Set bestehend aus :

    • 1 Profilset Telescopic
    • 4 Klemm-Laufwagen (für 8 - 13,5 mm Glasdicke) inkl. Aushebeschutz
    • 2 Endanschläge inkl. Fangvorrichtung
    • 1 Telescopic Seilsystem
    • 2 Stirnabdeckungen inkl. Sichtschutzbürsten
    • 1 mitfahrende Bodenführung und 1 Bodenführung oder
      1 Unterflurboden-Set (nach Ihrer Auswahl)

    Es ist keine Grifftechnik im Set enthalten, die bitte seperat bestellen.

    technische Hinweise / Informationen:
    • Abmessungen des Glases: 1.000 mm Glasschiebetürbreite des Langsamläufers
      bzw. 3.000 mm Laufschienenlänge
    • maximales zulässiges Gesamtgewicht je Schiebetür 80 kg
    • geeignet für 8 - 13,5 mm Glasdicke bei den Schiebetüren;
      10 bis 19 mm Glasdicke bei den Glasseitenteilen und Glasoberlicht
    • bei Verwendung von VSG (Verbundsicherheitsglas) empfehlen wir das passende Zubehör für VSG zum Verkleben in den Klemmlaufwagen
    • Abstand der schnelllaufenden Schiebetür ("Schnellläufer") ca. 52 mm zu den Festteilen
      Abstand der langsamlaufenden Schiebtür ("Langsamläufer") ca. 17,5 mm zu den Festteilen
    • Einstand des Langsamläufers in der Laufschiene 28 mm
    • Abstand Glasoberkante des Schnellläufers bis Unterkante Laufschienenprofil 13 mm
    • Luftabzug zum Boden 10 mm bei dem Langsamläufer
    • Luftabzug zum Boden 14 mm bei dem Schnellläufer
    • Luftabzug zum Boden 8 mm bei dem feststehenden Seitenteil bei Verwendung des Bodenprofils (36.810 / 36.811);
      bei Verwendung anderer Profile zum Rahmen z.B. U-Profil oder bei Einlassen des Festteils in den Boden sind die jeweiligen
      Luftabzüge oder Glasmaßzugaben zu berücksichtigen
    • Laufschiene 127 mm tief auf der Montageseite zuzüglich 11 mm Gegenprofil
      auf der gegenüberliegenden Seite am Glas-Oberlicht und der feststehenden Seitenteile
      (die Gesamttiefe berechnet sich somit in Abhängigkeit der verwendeten Glasdicke bei dem Oberlicht / den Seitenteilen)
    • Laufschiene und Gegenprofil jeweils 69 mm hoch

    Das Bodenprofil zur Rahmung des Festteils zum Boden ist nicht Bestandteil dieses Beschlagssets.
    Bei Bedarf kann das Festteil seitlich zur Wand beispielsweise mit einem U-Profil gerahmt werden (z.B. 07.092 / 07.093)

    Der vordere Schiebetürflügel "Schnellläufer" (Ansicht von der Montageseite) wird unterhalb des Laufschienenprofils geklemmt.
    Der Langsamläufer ist die Schiebetür welche sich im Abstand von 17,5 mm zum Festteil befindet.

    Planungs- und Montagehinweis

    Eine Rahmung der feststehenden Seitenteile und des Glasoberlichtes ist zwingend erforderlich.
    Aus Gründen der Festigkeit und der Versteifung der Anlage sollte die Rahmung im DORMA Wandanschlußprofil, dem sogenannten "Klemmrahmen" erfolgen.

    Weiterhin ist die im technischen Prospekt dargestellte Glasbearbeitung auf die Schiebetürbreiten und deren Berechnungsgrundlage bezogen. Sollte eine abweichende Schiebetürbreite (kleiner) gewählt werden, so müssen die Glasbearbeitungen den Bedingungen/Berechnungen angepasst werden !

    Die Berechnungsgrundlagen entnehmen Sie bitte den technischen Details im Reiter "technische Informationen".

    Zur Ausführung dieses Schiebtürsets erhalten Sie Skizzen zur Prüfung und Freigabe.

    • verwendbare Glasdicken 8 - 13,5 mm bei den Schiebetürflügeln;
      10 - 19 mm bei den Festteilen und dem Glasoberlicht
    • Glasberechnung per m²:  Glasdicke x 2,5 kg/m²

    Die nachfolgende Übersicht dient zur grundlegenden Planung der Ausführungsmöglichkeiten.
    In Abhängigkeit der Einbaumöglichkeiten können ggfs. kleinere oder größere Öffnungen mit diesem Set bzw. dann angepasstem Set ausgeführt werden. Dies muss jedoch im Vorfeld abgestimmt werden, wir führen hier eine Abstimmung mit dem technischen Service des Herstellers durch.

    Die Angaben sind daher bestimmend für standardisierte Öffnungs-/Flügeldefinitionen.

    Ausführungsgrundlage bei diesem Set:

    • Deckenmontage = beide Glasschiebetüren fahren vor ein feststehendes Seitenteil

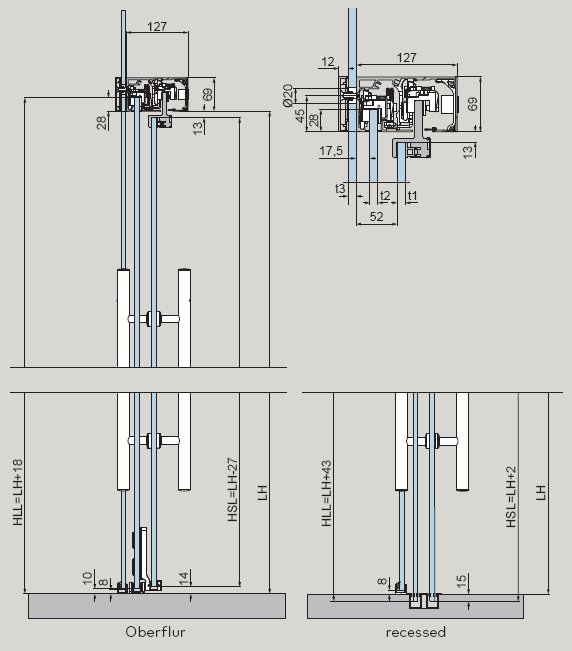

    DORMA MUTO Telescopic 80 - Darstellung an Glas Montage an Decke im Querschnitt

    • Montage "ohne Griffstange" = Das Bewegen des Schnellläufers erfolgt mittels eines Griffmuschelpaares, oder über eine Griffstange mit Griffleiste auf der zum Langsamläufer zugewandten Glasseite
    • Montage "mit Griffstange" = Das Verschieben der Glasschiebetüren erfolgt mittels eines Türgriffpaares (Griffstange auf beiden Glasseiten). Dafür wird ein Überstand ("V" - siehe technische Informationen) für den Einbau der Griffstange bei dem Schnellläufer zum Langsamläufer berücksichtigt.
      Den Überstand "V" des Schnellläufers zum Langsamläufer berücksichtigen wir standardmäßig mit 130 mm. Sollten Sie einen anderen Überstand wünschen, geben Sie das bitte an.



    OHNE Dormotion (SoftStop):   Ausführung OHNE Griffstange:

    Ausführung mit Griffstange:

     mind. Flügelbreite 600 mm 687 mm
     = Lichte Öffnungsbreite 1.750 mm 1.750 mm
     max. Flügelbreite 1.200 mm 1.287 mm
     = Lichte Öffnungsbreite 3.550 mm 3.550 mm


     MIT Dormotion (SoftStop):


     mind. Flügelbreite 790 mm 877 mm
      = Lichte Öffnungsbreite 2.320 mm 2.320 mm
     max. Flügelbreite 1.200 mm 1.287 mm
      = Lichte Öffnungsbreite 3.550 mm3.550 mm

    Größere Ausführungen im Bezug auf Laufschienenlänge bzw. Flügelbreiten sind gegen Mehrpreis auf Anfrage möglich.

    Bei Bedarf bieten wir Ihnen gern dieses Schiebetürsystem komplett mit Glas an.

    Zusatzinformation
    Hersteller Dorma
    Beschlagfarben

    Darstellung von DORMA GLAS Beschlagfarben

    LM silber eloxiert      LM Niro eloxiert (Edelstahloptik)      LM weiß      LM schwarz beschichtet (matt/ähnl. RAL 9005)

    Bitte beachten Sie, das die Ansicht der Farben am PC oder mobilen Endgeräten etwas zum Original abweichen kann.


    Weitere Farben, welche standardmäßig nicht für alle Artikel zur Verfügung stehen (z.B. alte Farbgeneration) sind über LM Sondereloxaltöne SE oder Sonderfarben SF auf Anfrage möglich:

    LM Sondereloxaltöne SE (199)      Sonderfarben SF (399)
