DORMA MUTO Premium XL 80 Schiebetürbeschlag-Set 2flügelig an Wand, bis max. 2x 1.470 mm Flügelbreite

Schiebetürbeschlag Dorma MUTO Premium - XL 80 für Wandmontage;

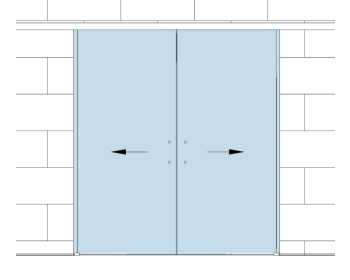

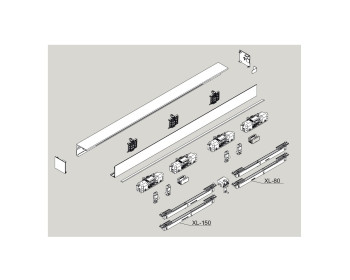

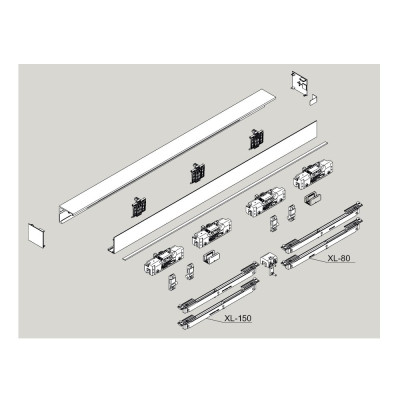

zur Ausführung einer zweiflügeligen Glasschiebetür, bestehend aus

• Laufschienenlänge 3.560 mm
• Abdeckprofillänge 3.560 mm
• 4 Klemm-Laufwagen für 8 bis 13,5 mm Glasdicke, incl. Aushebeschutz
• 4 Endanschläge inkl. Fangvorrichtung
• 2 Bodenführungen
• 2 Stirnabdeckungen
• inkl. Sichtschutzbürsten
• inkl. 2 Dormotion-Einheiten (SoftStop/SoftClose)

• Abmessungen des Glases:   minimal 810 mm
• maximales zulässiges Gesamtgewicht 80 kg je Flügel
• geeignet für 8 bis 13,5 mm Glasdicke (ESG und VSG)

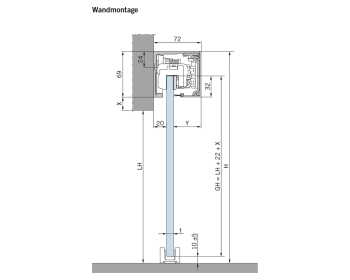

• Wandabstand des Glases :  20 mm
• Abstand zwischen den Schiebetüren: empfohlen 6 mm
• Einstand des Glases in der Laufschiene 32 mm
• Luftabzug zum Boden 10 mm (+/- 5 mm)
• Laufschiene 72 mm tief / 69 mm hoch

• empfohlener seitlicher Überstand des Glases je Wandseite mind. 30 mm
• Berechnung der empfohlenen Höhe des Glases effektiv:
  Lichte Höhe +52 mm  (Öffnung Höhe +30 mm Überstand + 32 mm Glaseinstand - 10 mm Bodenluft)
  mindestens jedoch Lichte Höhe +22 mm (=wandbündiger Abschluß der Laufschiene !)

  Glasberechnung per m²:  Glasdicke x 2,5 kg/m²

Sollten bauseits Sockelleisten vorhanden sein, so muss ggfs. die Bodenführung in Richtung der Öffnung versetzt, oder die Sockelleiste ausgespart werden.
Sprechen Sie uns bitte an. Wir stimmen uns gern mit Ihnen ab.

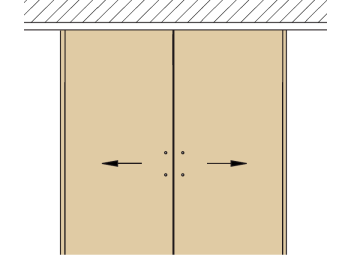

► Sollten Sie eine Holzschiebetür verbauen wollen, benötigen sie zusätzlich ein Adapterprofil (36.461 / 36.464), das Sie seperat dazu bestellen können.
