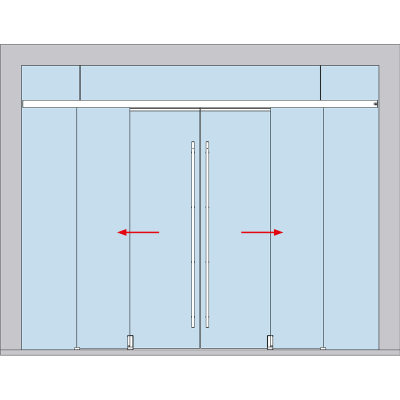

DORMA MUTO Premium Telescopic 80 SET 4flügelig mit Seitenteilen zur Montage Glas an Glas, mitfahrende oder Unterflur-Bodenführung

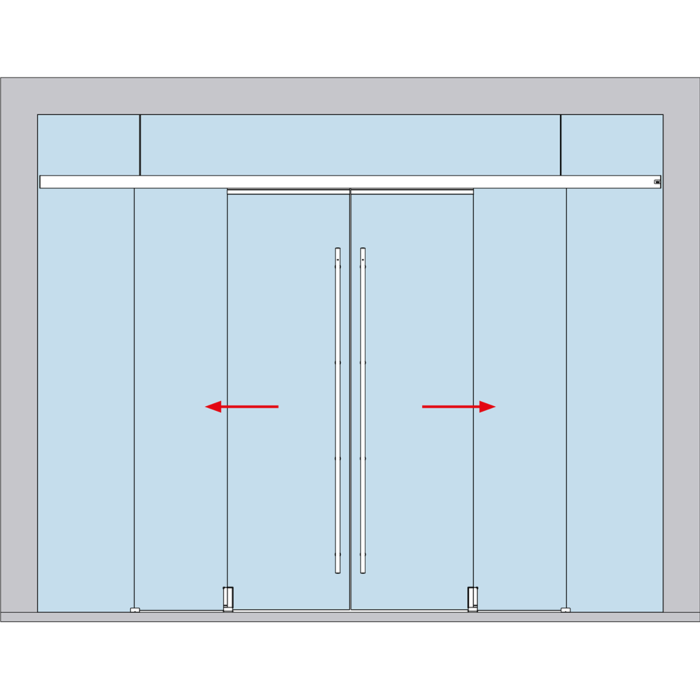

DORMA MUTO Premium Telescopic 80 SET 12 für eine 4flg. Schiebetür zur Montage an einem Glas-Oberlicht und zwei feststehenden Glas-Seitenteilen;
zum Verschieben beider Glasschiebetüren jeweils vor das linke und rechte feststehende Seitenteil,
für maximale Flügelbreite 1.000 mm des Langsamläufers oder 3.496 mm bis max. 5.896 mm Laufschienenlänge

• Montagemöglichkeiten nach Wahl:
• Mitfahrende Bodenführung

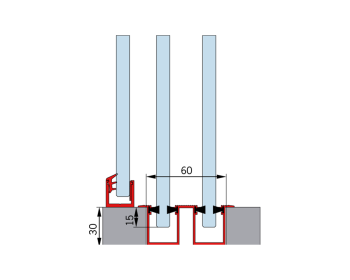

• Unterflurbodenführung - Informationen dazu siehe unten

bestehend aus :

• 1 Profilset Telescopic
• 8 Klemm-Laufwagen (für 8 - 13,5 mm Glasdicke) inkl. Aushebeschutz
• 2 Endanschläge inkl. Fangvorrichtung
• 1 Telescopic Seilsystem
• 2 Stirnabdeckungen inkl. Sichtschutzbürsten

• 2 mitfahrende Bodenführungen und 2 Bodenführungen oder
  Unterflurboden-Set (nach Ihrer Auswahl)

Es ist keine Grifftechnik im Set enthalten, die bitte seperat bestellen.

technische Hinweise / Informationen:

• Abmessungen des Glases: für je 1.000 mm Glasschiebetürbreite der Langsamläufer
  bzw. 3.496 mm bis max. 5.896 mm Laufschienenlänge
• maximales zulässiges Gesamtgewicht je Schiebetür 80 kg
• geeignet für 8 - 13,5 mm Glasdicke bei den Schiebetüren;
  10 bis 19 mm Glasdicke bei den Glasseitenteilen und Glasoberlicht

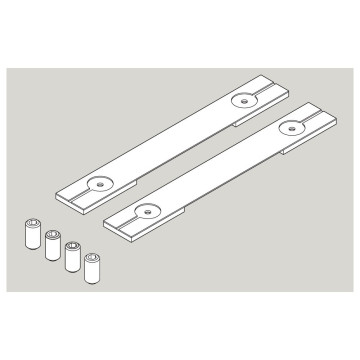

• bei Verwendung von VSG (Verbundsicherheitsglas) empfehlen wir das passende Zubehör für VSG zum Verkleben in den Klemmlaufwagen
• Abstand der schnelllaufenden Schiebetüren ("Schnellläufer") ca. 52 mm zu den Festteilen
  Abstand der langsamlaufenden Schiebetüren ("Langsamläufer") ca. 17,5 mm zu den Festteilen
• Einstand der Langsamläufer in der Laufschiene 28 mm
• Abstand Glasoberkante der Schnellläufer bis Unterkante Laufschienprofil 13 mm
• Luftabzug zum Boden 10 mm bei den Langsamläufern
• Luftabzug zum Boden 14 mm bei den Schnellläufern
• Luftabzug zum Boden 8 mm bei den feststehenden Seitenteilen bei Verwendung des Bodenprofils (36.810 / 36.811);
  bei Verwendung anderer Profile zum Rahmen z.B. U-Profil oder bei Einlassen des Festteils in den Boden sind die jeweiligen
  Luftabzüge oder Glasmaßzugaben zu berücksichtigen
• Laufschiene 127 mm tief auf der Montageseite zuzüglich 11 mm Gegenprofil
  auf der gegenüberliegenden Seite am Glas-Oberlicht und der feststehenden Seitenteile
  (die Gesamttiefe berechnet sich somit in Abhängigkeit der verwendeten Glasdicke bei dem Oberlicht / den Seitenteilen)
• Laufschiene und Gegenprofil jeweils 69 mm hoch

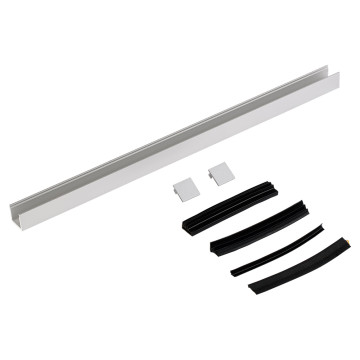

Das Bodenprofil zur Rahmung des Festteils zum Boden ist nicht Bestandteil dieses Beschlagssets.
Bei Bedarf kann das Festteil seitlich zur Wand beispielsweise mit einem U-Profil gerahmt werden (z.B. 07.092 / 07.093)

Der vordere Schiebetürflügel "Schnellläufer" (Ansicht von der Montageseite) wird unterhalb des Laufschienenprofils geklemmt.
Der Langsamläufer ist die Schiebetür welche sich im Abstand von 17,5 mm zum Festteil befindet.

Planungs- und Montagehinweis

EIne Rahmung der feststehenden Seitenteile und des Glasoberlichtes ist zwingend erforderlich.
Aus Gründen der Festigkeit und der Versteifung der Anlage sollte die Rahmung im DORMA Wandanschlußprofil, dem sogenannten "Klemmrahmen" erfolgen.

Weiterhin ist die im technischen Prospekt dargestellte Glasbearbeitung auf die Schiebetürbreiten und deren Berechnungsgrundlage bezogen. Sollte eine abweichende Schiebetürbreite (kleiner) gewählt werden, so müssen die Glasbearbeitungen den Bedingungen/Berechnungen angepasst werden !

Die Berechnungsgrundlagen entnehmen Sie bitte den technischen Details im Reiter "technische Informationen".

Zur Ausführung dieses Schiebtürsets erhalten Sie Skizzen zur Prüfung und Freigabe.

• verwendbare Glasdicken 8 - 13,5 mm bei den Schiebetürflügeln;
  10 - 19 mm bei den Festteilen und dem Glasoberlicht
• Glasberechnung per m²:  Glasdicke x 2,5 kg/m²

Die nachfolgende Übersicht dient zur grundlegenden Planung der Ausführungsmöglichkeiten.
In Abhängigkeit der Einbaumöglichkeiten können ggfs. kleinere oder größere Öffnungen mit diesem Set bzw. dann angepasstem Set ausgeführt werden. Dies muss jedoch im Vorfeld abgestimmt werden, wir führen hier eine Abstimmung mit dem technischen Service des Herstellers durch.

Die Angaben sind daher bestimmend für standardisierte Öffnungs-/Flügeldefinitionen.

Ausführungsgrundlage bei diesem Set:

• Montage "ohne Griffstange" = Das Bewegen des Schnellläufers erfolgt mittels eines Griffmuschelpaares, oder über eine Griffstange mit Griffleiste auf der zum Langsamläufer zugewandten Glasseite
• Montage "mit Griffstange" = Das Verschieben der Glasschiebetüren erfolgt mittels eines Türgriffpaares (Griffstange auf beiden Glasseiten). Dafür wird ein Überstand ("V" - siehe technische Informationen) für den Einbau der Griffstange bei dem Schnellläufer zum Langsamläufer berücksichtigt.
  Den Überstand "V" des Schnellläufers zum Langsamläufer berücksichtigen wir standardmäßig mit 130 mm. Sollten Sie einen anderen Überstand wünschen, geben Sie das bitte an.

Größere Ausführungen im Bezug auf Laufschienenlänge bzw. Flügelbreiten sind gegen Mehrpreis auf Anfrage möglich.

Bei Bedarf bieten wir Ihnen gern dieses Schiebetürsystem komplett mit Glas an.
